전기기사 실기 단답 정리

ㅁ 보통충전 : 필요할 때마다 표준 시간율로 소정의 충전을 하는 방식

ㅁ 급속충전 : 비교적 단시간에 보통 전류의 2-3배의 전류로 충전하는 방식

ㅁ 부동 충전 방식

축전지의 자기 방전을 보충함과 동시에 사용부하에 대한 전력 공급은 충전기가 부담하도록 하되, 충전기가 부담하기 어려운 일시적인 대전류 부하는 축전지로 부담하게 하는 충전 방식

ㅁ 균등 충전 방식

부동충전방식에 의해 사용할 때 각전해조에서 일어나는 전위차를 보정하기 위해 1-3개월마다 1회씩 정전압으로 10-12시간 충전하여 각전해조의 용량을 균일화 하기 위한 충전방식.

ㅁ 회복 충전 방식

정전류 충전법에 의하여 약한전류로 40-50시간 충전시킨후 방전시키고, 다시 충 전시키고 방전시킨다. 이와같은 동작을 여러번 반복하게 되면 본래의 출력용량을 회복하게 되는데 이러한 충전방법을 회복충전이라 한다

ㅁ세류충전 : 자기 방전량만을 항시 충전하는 부동충전 방식의 일종이다.

ㅁ 축전기의 과방전 및 방치상태, 가벼운 설패이션 현상등이 생겼을 때 기능 회 복을 위해 실시하는 충전 방식은?

회복 충전 방식

ㅁ축전지

전해액으로는 순수한 묽은 황산을 쓰고 그 농도는 비중으로 나타낸다.

비중은 방전초기에는 높고 방전종기에는 낮으며 그 변화가 직선적이다.

충전종료시의 비중은 1.215이 되어야 하며 방전에 의해서 0.03-0.05 정도의 변동이 생긴다.

축전지가 충전상태로부터 규정된 방전 종지전압이 될때까지 낼수 있는 전기량을 그 축전지의 용량이라 하고 이것의 단위는 Ah로 나타낸다. 우리나라에서는 방전 시간에 대한 시간방전율은 10시간 방전율을 표준으로 삼고 있다.

ㅁ알칼리 축전지의 특성 장점 (수진충방사)

-수명이 길다 (납축전지의 3 - 4배)
-진동과 충격에(기계적강도) 강하다
-충, 방전 특성이 양호 하다.

-방전시 전압 변동이 작다.

-사용 온도 범위가 넓다

단점

-가격이 비싸다.

-납축전지보다 공칭 전압이 낮다

ㅁ 축전지 공칭전압

	연 축전지	알칼리 축전지
공칭전압	2.0 [V/cell]	1.2 [V/cell]
공칭방전율	10 [Ah]	5 [Ah]
수명	짧다	길다
강도	약	강
사용용도	장시간 일정전류를 취하는 부하	단시간 대전류를 쓰는 부하

ㅁ 연축전지의 다음과 같은 현상일때 추정원인

-전 셀의 전압 불균일이 크고 비중이 낮다(초기고장시)

원인 : 사용개시시의 충전보충 부족

-전 셀의 전압 불균일이 크고 비중이 낮다(사용중고장시)

(원인 : 부동충전전압이 낮다, 균등충전의 부족, 방전후 회복충전 부족)

※충전부족으로 장시간 방치한 경우

-어느셀의 전압, 비중이 극히 낮다 : 국부적인 단락현상

-충전중 비중이 낮고 전압은 높다, 방전중 전압은 낮고 용량이 감퇴

(원인 : 방전상태에서 장시간 방치, 충전부족상태에서 장시간 사용 극판 노출, 불순물 흔입)

-전 셀의 비중이 높다

(원인 : 증류수가 부족한 경우(액면 저하로 극판 노출)

-전해액 변색, 충전하지 않고 방치중에도 다량으로 가스발생

(원인 : 전해액 불순물 흔입)

-알칼리 축전지에서 불순물 혼입 -전압이 저하되고 용량감소.

-묽은황산의 농도는 표준이고, 액면이 저하하여 극판이 노출 -증류수 보충

-전해액의 감소가 빠르다

(원인 :충전전압이 높다, 실온이 높다)

-축전지의 현저한 온도상승 및 소손

(원인 :과충전, 충전장치고장, 액면저하로 인한 극판노출, 교류전류의 유입과대

-연 축전지 설비의 초기에 축전지 전압의 비중이 저하되고, 전압계가 역전 (원인 : 축전지의 역접속 )

*축전지설비 설치형식에 의한 분류

①거치형: 일정장소에 설치사용, 각종 기기 제어반, 전화교환설비등에 사용.

②이동형: 상시 이동하며 사용할수 있는 것으로 차량용 등이 있다.

ㅁ설페이션

납 축전지를 방전 상태에서 오랫동안 방치하여 두면 극판의 황산납이 회백색으로 변하고(황산화현상) 내부저항이 대단히 증가하여 층전시 전해액의 온도상승이 크 고 황산의 비중 상승이 낮으며 가스 발생이 심하게 되면 전지의 용량이 감퇴하고 수명이 단축되는 현상을 설페이션 현상이라 한다.

ㅁ 설페이션 현상의 원인(충전이 부족할때 극판에 나타나는 현상-설페이션 현상)

-방전 상태에서 장시간 방치하는 경우

-방전 전류가 대단히 큰 경우

-불충분한 충전을 반복하는 경우

현상 (극비충전)

-극판이 황산납이 회백색으로 변하고 극판이 휘어진다. -비중이 저하되고 충전용량이 감소한다.

-충전시 전해액의 온도 상승이 크고 다량의 가스가 발생한다.

ㅁ 측정기구 사용

굵은 나전선의 저항 - 캘빈더블 브리지 길이 1M의 연동선

- 캘빈더블 브리지 수천 옴의 가는 전선의 저항 - 휘이스톤 브리지

검류계의 내부저항 : 휘이스톤 브리지법

옥내 전등선의 절연저항 - 메거

백열전구 필라멘트 저항 - 전압강하법의 전압 전류계법

황산구리용액 - 콜라우시 브리지

전해액의 저항 : 콜라우시 브리지법

접지저항 : 콜라우시 브리지법

배전선의 전류 : 후크온 메터

단선인 전선의 굵기 : 와이어게이지

*증류수나 묽은 황산 보충

-시기 : 액면이 저하되어 극판이 노출되었을 때.
[이유]: 충방전시 수소가스가 발생하기 때문.
-액면은 극판위 1-2[cm] 정도.

-발생가스 : 수소가스

주의사항 : 환기에 유의하고, 화기에 조심할것
-황산액 비중 : 그림에서 가장 높은 값.

ㅁ 접지 저항을 측정하기 위하여 사용되는 계기나 측정법

-콜라우시 브리지에 의한 3극 접지저항 측정법
-어스테스터에 의한 접지저항 측정법

*부동충전전압

-C5형(클래드식 -2.15V/cell), H5형(페이스트식) -2.18V/cell)

ㅁ 축전지설비의 구성요소

축전지, 충전장치, 보안장치, 제어장치

ㅁ 부동충전방식의 2차전류

2전류 ()= 축전지정격용량/정격방전률 (연축:10 알칼리:5) + 상시부하/표준전압 = AH/H+VA/V

0 자가용 전기설비의 중요 검사 사항

-외관 검사,

-절연 저항 시험,

-접지 저항 시험,

-절연 내력 시험

-절연유 내압 시험 및 산가 측정

-계전기 동작 시험,

-계측 장치설치 상태 검사

0 자가용 전기설비에 발전시설 구비시 설치되어야 할 계전기

과전류계전기, 과전압계전기, 부족전압계전기,

주파수계전기, 비율차동계전기

0 발전기실 건물의 높이를 결정하는데 반드시 고려해야할 사항은?

-발전기의 유지보수 용이,

-발전기 부속설비(연료 소출소, 소음기, 환기설비)의 높이 및 설치 위치

0 발전기실의 위치선정시 고려사항

-급배기가 잘되는 장소일것

-발전기의 보수점검등이 용이하도록 충분한 면적 및 층고를 확보할것

-엔진기초는 건물기초와 관계없는 장소로 할것

-엔진 및 배기관의 소음,진동이 주위에 영향을 미치지 않는 장소일것

0 자가발전설비의 출력결정

※기동용량이큰부하가있는경우

*발전기의정격출력 = (1/허용전압강하 -1)*기동용량*과도리액턴스 [KVA]

0발전기의 병렬 운전 조건

-기전력의 크기가 같을것

-기전력의 위상이 같을것

-기전력의 파형이 같을것

-기전력의 주파수가 같을것

-기전력의 상회전이 같을것

ㅁ퓨즈의 특성 3 가지

용단 특성, 전차단 특성 , 단시간 허용 특성

ㅁ퓨즈의 역할

-부하전류를 안전하게 통전한다.

-어떤 일정값 이상의 과전류는 차단하여 전로나 기기를 보호 한다.

※퓨즈는 과도전류 및 과부하전류에서는 동작하지 않는다

단락전류에 동작한다

0 전력 퓨즈의 단점 5 가지 (재과동차비)

재투입을 할 수 없다,

과도전류로 용단되기 쉽고, 결상을 일으킬 염려가 있다.

동작시간, 전류특성을 자유로이 조정할 수 없다,

차단시 이상전압이 발생 한다.

비보호 영역이 있다.

0 전력 퓨즈(파워퓨즈)의 장점 (소소고릴가)

소형 경량으로 설치가 용이하고 보수가 간단

소형으로 큰 차단 용량을 갖는다.

고속도 차단한다.

릴레이나 변성기가 필요 없다,

가격이 싸다,

0 전력 퓨즈(PF)를 구입하고자 할 때 고려해야할 사항 4 가지

정격전압, 정격 전류, 정격 차단 전류, 사용장소

ㅁ 수변전 설비에 설치하고자 하는 파워퓨즈를 선정하고자 할 때

과부하 전류에 동작하지 말 것.

변압기 여자 돌입 전류에 동작하지 말 것.

충전기 및 전동기 기동 전류에 동작하지 말 것.

보호기기와 협조를 가질 것.

ㅁ 도로 조명 설계에 있어서 성능상 고려해야할 중요한 사항은? (조도광도운보)

-조명기구의 눈부심이 불쾌감을 주지 않을것.

-도로나 그 주변의 경관을 해치지 않을것.

-광원색이 환경에 적합한 것이며, 그 연색선이 양호할것.

-도로상의 연직면 조도가 충분히 밝고 서로간의 보행자를 알아볼 수 있을것.

-운전자의 방향에서 본 노면의 휘도가 충분히 높고, 조도균제도가 일정할것.

-보행자가 보는 노면의 휘도가 충분히 높고, 조도균제도가 일정할것.

ㅁ 조명설비에서 전력을 절약하는 효율적인 방법(고고고슬적전재창등등)

고효율 등기구에 채용,

고역률 등기구 채용

고조도 저휘도 반사갓 채용

슬림라인 형광등 및 전구식 형광등 채용,

적절한 조광제어 실시

전반 조명과 국부조명의 적절한 병용

재실 감지기 및 카드키 채용,

창측 조명기구 개별점등

등기구의 적절한 보수 및 유지관리

등기구의 격등 제어 및 적정한 회로 구성

ㅁ 백열 전구의 필라멘트 구비 조건

-융해점이 높을 것, -고유 저항이 클 것.

-선팽창 계수가 적을 것,

-높은 온도에서 증발(승화)이 적을것.

-고온에서 기계적 강도가 감소하지 않을 것.

-온도 계수가 정확할 것 -가공이 용이 할 것,

ㅁ 적외선 전구

-용도 : 적외선에 의한 가열 및 건조(표면가열)

-주로 250[Wl정도의 크기 사용.

-효율 : 75[%l

-필라멘트 온도: 절대온도 2500[]

-적외선 전구에서 가장 많이 나오는 빛의 파장 1, 3[uml

~ 광원의 효율 (나메형수할백)

램프	효율[im/wl	램프	효율[im/wl
나트륨 램프	80 , 150	수은 램프	35 , 55
메탈 할라이드 램프	75 , 105	할로겐 램프	20 , 22
형광 램프	48 , 80	백열 전구	7 , 22

HID (고휘도 방전램프)의 종류

고압 수은등, 초고압 수은등, 고압 나트륨등, 고압 크세논 방전등 메탈 할라이드등

*일반조명에 쓰이는 램프의 종류

①백열전구.

②할로겐 전구.

③형광램프.

④대형방전램프.

[인광]: 자극을 멈추어도 어느정도 발광을 지속하는 현상.

[형광]: 자극을 지속하는 동안에만 발광하는 현상.

ㅁ 조명설비의 조도가 시설당시보다 점차 떨어지는 이유

-램프의 광속 및 효율저하.

-등기구의 오염에 의한 이용광속 감소

-벽, 천장등의 오염에 의한 반사율 감소

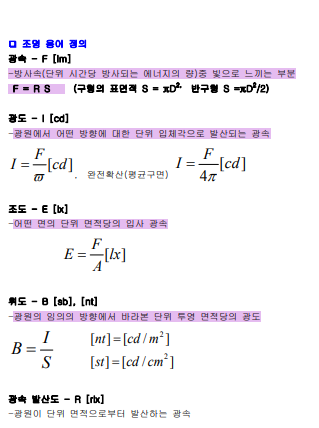

ㅁ 조명공식 ( FUN = EAD ) ( NFU = E ab D )

ㅁ 형광등이 백열등에 비하여 우수한 점

〈장점〉

-효율이 높다,

-수명이 길다,

-열방사가 적다,

-필요로 하는 광색을 쉽게 얻을 수 있다.

〈단점〉

역률이 나쁘다

점등에 시간이 걸린다

깜박거림이 생기기 쉽다

온도 영향을 받는다

부속장치가 필요하며 가격이 비싸다

ㅁ 백열등 장점

역률이 좋다

연색성이 우수하다

안정기가 불필요하며 기동시간이 짧다

램프의 점등방식이 간단하다

가격이 저렴하다

~ 가시광선의 파장 : 380 -760 nm (555nm의 빛이 가장 밝다)

-휘도가 높다

~ 연색성

-크세논등 > 백색형광등 > 형광수은등 > 나트륨등

메탈 할라이드 램프

-휘도가 높다

-한등당 전력 및 광속이 크고 배광제어가 용이

-수명이 길고 효율이 전구에 비하여 높다

-수은등에 비해 연색성이 좋다

-시동에 수분간 시간이 소요된다

~ 사람이 눈부심을 느끼는 한계 -0.5 cd/cm2 0.5 -0.5*l04cd/m2

~ 일반적으로 사용하고 있는 열음극 형광등과 비교하여 슬림라인 형광등의 장점 과 단점

장점 (필순점전관)

-필라멘트를 예열할 필요가 없어 점등관등 기동장치가 불필요 하다.

-순시기동으로 점등에 시간이 걸리지 않는다.

-점등불량으로 인한 고장이 없다.

-전압 변동에 의한 수명의 단축이 없다.-관이 길어 양광주가 길고 효율이 좋다.

단점 (점전전)

-점등 장치가 비싸다.

-전압이 높아 위험하다.

-전압이 높아 기동시에 음극이 손상하기 쉽다.

*눈부심(글레어)의 주된 원인

①고휘도 광원이 시야에 들어오는 경우.

②반사 및 투과면이 시야에 들어오는 경우.

③시야에 입사하는 광속의 과다. ④순응의 결핍.

⑤시선 부분에 노출된 광원.

ㅁ 조명계측의 4가지 측정목적

-광속계, 조독계, 광도계, 휘도계

ㅁ다운라이트

-천장에 작은 구멍을 뚫고 조명기구 매입

ㅁ핀홀 라이트

-다운라이트의 일종으로 구멍을 작게 하거나 렌즈 부착

ㅁ COFFER LIGHT

천정면을 둥글게, 또는 사각으로 파내어 내부에 조명기구 배치

ㅁ LINE LIGHT

형광등을 연속적으로 배치

ㅁ COVE 조명

천정이나 벽면상부를 조명하여 그 반사광을 이용

ㅁ CONER 조명

천정과 벽면상부에 조명기구를 배치하여 천정과 벽면을 동시에 조명

ㅁ 코오니스 조명

설계자가 크기, 형상등 전체적인 조화를 생각하여 기구를 벽면 상방 모서리에 숨

겨서 설치하는 방식으로 기구로부터 빛이 직접 벽면을 조명하는 건축화 조명.

ㅁ 심야전기

-종량제 : 옥외에 타임스위치, 전력량계, 옥내에 인입구장치(배선용차단기)

-정액제 : 옥외에 타임스위치, 옥내에 인입구장치(배선용차단기)

-배선방법 : 금속관 공사, 합성수지관 공사, 가요전선관 공사, 케이블 공사

ㅁ 일반전기

-옥외에 전력량계, 옥내에 인입구장치(배선용차단기)

-중첩률은 일반부하에 적용

ㅁ 전류제한기 위치

전원 - WH(전력량계) -C.L (전류제한기) - ELB(누전차단기) - C(인입개폐기)

ㅁ 교류용 피뢰기의 구조(구성요소)

-직렬갭과 특성요소

-직렬갭 : 뇌전류를 대지로 방전시키고 속류를 차단

-특성요소 : 뇌전류 방전시 피뢰기 자신의 전위상승을 억제하여 자신의 절연파괴 를 방지한다

ㅁ전력계통의 절연협조에 대하여 그 의미를 상세히 설명하고 관련기기에 대한 기준 충격 절연강도를 비교하여 절연 협조가 어떻게 되어야 하는지를 설명하시 오. (관련기기는 선로애자, 결합 콘덴서, 피뢰기, 변압기에 대해 비교.)

-계통내의 각 기기, 기구 및 애자 등의 상호간에 적정한 절연강도를 지니게 함으 로써 계통설계를 합리적, 경제적으로 할 수 있게 한 것을 절연협조라 한다.

-선로애자 > 결합콘덴서> 부싱 > 변압기 > 피뢰기

ㅁ 충격파 방전 개시 전압

피뢰기 단자간에 충격 전압을 인가 하였을때 방전을 개시 하는 전압

ㅁ상용주파 방전 개시 전압

피뢰기 단자간에 상용 주파수의 전압을 인가 하였을때 방전을 개시 하는 전압

ㅁ 피뢰기 정격전압이란?

-속류를 차단할수 있는 교류 최고전압.

피뢰기 정격전압 = 접지계수 * 유도 * 계통최고전압

(계통최고전압 = 공칭전압 * 1.15 /1.1)

ㅁ 피뢰기 제한전압이란?

피뢰기 방전중 피뢰기 단자에 남게되는 충격전압.

*송전선로 안정도 증진 대책

①직렬 리액턴스를 작게 한다.

②전압변동을 작게 한다.

③계통을 연계한다.

④중간조상방식을 채택한다.

⑤고장전류를 줄이고 고장구간을 고속도 차단한다.

⑥고장시 발전기 입출력의 불평형을 작게한다.

ㅁ 갭레스형 피뢰기

비직전성이 뛰어난 ZnO (산화아연)를 특성요소로 사용하여 직력갭을 없앤 구조 의 피뢰기

ㅁ 피뢰기 방전전류

갭의 방전에 따라 피뢰기를 통해서 대지로 흐르는 충격전류

*피뢰기 공칭 방전 전류

공칭방전전류	설치장소	적용조건
10000 [A」	변 전 소	154 [KV」 이 상 . 66[KV」이하 계통에서 뱅크용량 3000[KVA」초과
5000[A」	변전소	66[KV」이하 계통에서 뱅크용량 3000[KVA」이하.
2500[A」	배전선로	배전선로

*상용주파 허용 단자전압

[직접접지」: 공칭전압의 0.9 , 1.0 배

[저항접지」: 공칭전압의 1.4 , 1.6 배

~준충격차 전압 : 1.2 * 50 ijsec (파두장, 파미장)

ㅁ 피뢰기의 구비 조건

-상용 주파 방전 개시 전압이 높을 것.

-충격 방전 개시 전압이 낮을 것.

-제한 전압이 낮을 것.

-속류 차단 능력이 크고, 방전내량이 크며 시간지연이 없을것

ㅁ피뢰기의 제1 보호대상 : 전력용 변압기

ㅁ 피뢰 설비의 구성

돌침부 - 뇌격을 홉인하여 피보호물을 보호 한다. 피뢰 도선 - 뇌 전류를 접지 전극으로 전달한다. 접지 전극 - 뇌 전류를 대지로 방류 한다.

※피뢰침 보호각과 보호범위 일반건축물 : 60도 이하

위험물관계 건축물 : 45도 이하

※설치가 의무화되어 있는 건축물

지면상 20M를 초과하는 건축물이나 설비 위험물이나 화약류 저장소

※설치가 바람직한 건축물이나 설비

낙뢰의 가능성이 많은 건축물이나 설비(평지의 독립가옥, 높은탑, 굴뚝) 낙뢰를 받았을때 피해가 큰 건축물(학교,병원,백화점,박물관)

ㅁ피뢰기 의 시설

-발전소, 변전소의 가공 전선 인입구 및 인출구

-가공 전선로에 접속하는 배전용 변압기의 고압측 및 특별 고압측

-고압 및 특별 고압 가공 전선로로부터 공급을 받는 수용가의 인입구

-가공 전선로와 지중 전선로가 접속 되는 곳

ㅁ 서지 홉수기 ( SA )

설치목적 :

-선로에서 발생할수 있는 개폐서지, 순간과도 전압등의 이상전압이 2차기기에 악 영향을 주는것을 막기위해 설치.

대부분 큐비클 설치 내장 되어 변압기나 기기계통을 보호.

-피뢰기와 같은 구조로 되어있으나 적용 전압 범위만을 조정하여 적용시키는 일 종의 옥내 피뢰기.

설치장소

-피뢰기 : 인입구와 주차단기 1차측 사이에 설치.

-서지 홉수기 : 개폐서지가 발생되는 차단기의 후단에서부터 보호하고자 하는 기기의 전단 사이에 설치.

서지 홉수기를 설치하는 경우

①진공차단기와 전동기 사이에 설치. (전동기보호)

②진공차단기와 몰드변압기 사이에 설치.(변압기보호)

③진공차단기와 건식변압기 사이에 설치.(변압기보호)

서지 보호장치(SPD)

- 50/60[Hz」의 교류에서 정격 1000[V」까지의 전원에 접속하는 기기를 보호하기 위해 시설하는 것으로 서지전압을 제한하고 서지전류를 분류하기 위해 1개소 이 상에 비선형 소자를 내장하고 있는 장치이다.

ㅁ 갭레스형 피뢰기의 주요 특성 3 가지

-직렬갭이 없으므로 소형화, 경량화 할 수 있다. -급준파 응답이 이론적으로 뛰어나다.

-오손에 강하다

-속류가 없어 빈번한 작동에도 잘 견딘다. -속류에 따른 특성요소의 변화가 적다

미 피뢰기의 종류

-밸브형, 저항형, 밸브 저항형, 지형, 방출형, 산화 아연형

※산화아연형 피뢰기 : 직렬갭 필요로 하지 않고 특성요소와 애관만으로 구성

ㅁ 코로나 현상

전선로나 애자부근에 임계전압 이상의 전압이 가해지면 공기의 절연이 부분적으 로 파괴되어 낮은 소리나 엷은 빛을 내면서 방전되는 현상.

미 파열극한 전위경도

포준상태(20t, 1기압)에서 직류에서는 약 30KV/cm, 교류에서는 약 21KV/cm의 전위경도를 가하면 공기의 절연이 파괴되는데 이를 파열극한 전위경도라 한다

ㅁ 동일 개소에 2종류 이상의 접지 공사를 할 때 접지 저항이 적은 것을 공용으 로 할 수 있다.다만 피뢰기, 피뢰침 접지는 타 접지와 공용이 안된다. 그이유는? 낙뢰에 의한 이상전압 침입시 피뢰기의 접지선을 통행 다른 기기 및 기구에 침입 하여 계통의 사고가 확대 되는 것을 방지한다.

ㅁ 송전선로에 코로나가 발생할 경우 나쁜 영향들을 4가지만 설명하고, 또한 코 로나 발생 방지대책과 그 이유

코로나 현상에 의한 영향

-코로나 손실 발생, 송전 효율을 저하 시킨다.

-코로나 잡음 발생

-통신선에 유도 장해

-소호 리액터의 소호 능력을 저하

-전선의 부식 촉진.

방지대책

-굵은 전선을 사용한다.

-전선의 바깥지름을 크게(복도체 사용)

-가선금구를 개량한다

이유

전선 주위의 전위 경도를 낮춤으로써 코로나 임계전압을 상승시켜 코로나 발생을 방지한다.

ㅁ전력용 콘덴서 개폐 제어방식

@ 수동조작

-직접조작

-원방조작

@ 자동조작

-무효전력에 의한 제어 -전압에 의한 제어

-전류에 의한 제어

-역률에 의한 제어

-시간에 의한 제어

*전력용 콘덴서 뱅크수 결정

①300[KVA1: 1개군

②300[KVA1 , 600[KVA1: 2개군

③600[KVA1초과: 3개군

~ 복도체, 다도체의 장, 단점

장점

-선로의 인덕턴스 감소, 정전용량 증가

-송전용량 증가 -안정도 증대 -코로나 손실 감소

단점

-건설비 증가

-꼬임현상 및 소도체 사이에 충돌현상 발생

-단락시 대전류 등이 흐를 때 소도체 사이에 홉인력 발생

ㅁ 중성점 직접 접지 계통에 인접한 통신선의 전자 유도 장해 경감에 관한 대책 을 경제성이 높은 것부터 설명하시오

~ 고압회로용 진상콘덴서설비의 보호장치에 사용되는 계전기 종류

-과전압계전기(OVA)

콘덴서 자체 보호, 정격전압의 130[%1로 정점.

-저전압계전기(UVA)

전압회복시 무부하 상태에서 콘덴서만의 투입방지. 정격전압의 70[%1에서 정정

-과전류 계전기(OCA)

콘덴서설비 모선단락보호, 고압에서는 콘덴서 내부소자파괴, 층간절연파괴 검출등 도 수행한다.

-접지과전류 계전기(OCGA)

접지계의 접지고장 탐지

-지락과전압계전기(OVGA)

비접지계 콘덴서의 접지고장 검출

~ 진상 콘덴서에 연결하는 방전 코일의 목적은?

-콘덴서에 축적된 잔류전하를 방전시켜 인체의 감전사고 방지 -재투입시 콘덴서에 걸리는 과전압 방지

근본 대책 : 전자 유도 전압의 감소

-통신선과 전력 선간의 상호 인덕컨스 감소

-선로의 병행 길이 감소 -기유도 전류의 감소 전력선측 대책 :

-송전선로를 될 수 있는 대로 통신선로로부터 멀리 떨어져 건설한다. -중성점을 접지할 경우 저항값을 가능한 큰 값으로 한다.

-고장회선 고속도 차단 -차폐선을 설치한다. -연가를 실시한다.

-지중전선로 방식을 채용한다.

통신선측 대책 :

-전력선과 교차 시 수직 교차한다.

-통신선에 성능이 우수한 피뢰기를 설치한다.

-배류 코일을 설치한다. -연피케이블을 사용한다. -통신선 중간에 중계코일을 설치하여 구간을 분할한다.

ㅁ 수전용 변압기 용량에 알맞은 콘덴서 용량

-500[KVA]미만 - 변압기 용량의 5%

-500[KVA]~2000[KVA1이하 - 변압기 용량의 4[%]

-2000[KVA]초과 - 변압기 용량의 3[%]

ㅁ 적산전력계가 구비해야할 조건. (옥과부온기)

옥내 및 옥외에 설치가 적당한 것,

과부하 내량이 클 것.

부하 특성이 좋을 것. 온도나 주파수 변화에 보상이 되도록 할 것.

기계적 강도가 클 것,

~ 연가의 정의 및 목적

선로의 전구간을 3배수로 치환하여 가선하는 방식 -선로정수, 전압전류정수, 임피던스, 정전용량의 평형 -직렬공진 방지

-통신선 유도장해 감소

ㅁ 적산전력계예 필요한 제반특성

전압특성, 주파수특성, 온도특성, 역률특성, 부하특성

ㅁ잠동 현상

무부하(무전압) 상태에서 정격 주파수 및 정격 전압 110%를 인가하여 계기의 원 판이 1회전 이상 회전하는 현상

ㅁ 콘덴서 설비의 주요 사고 원인 3 가지 -콘덴서 설비의 모선 단락 및 지락 -콘덴서 설비 내의 배선 단락

-콘덴서 소체 파괴 및 층간 절연 파괴

방지 대책

-원판에 작은 구멍을 뚫는다.

-원판에 작은 철편을 붙인다.

ㅁ 콘덴서를 본선에 직접 접속시키는 방법과 특히 유의할 점등을 설명하시오. 콘덴서는 본선에 직접 접속하고 특히 전용의 개폐기,퓨즈,유입차단기 등을 시설하 지 말 것.

이 경우 콘덴서에 이르는 분기선은 본선의 최소 굵기 보다 적게 하지 말 것. 콘덴서용량 : 콘덴서용량의 상한값은 부하의 지상 무효분보다 크지 않아야 한다

ㅁ적산전력계 측정값

3600n

t · k

n: 전수
t: 시간[sec]
k:계기정수

ㅁ 고조파 전류 발생원인

-변압기, 전동기등의 여자전류

-Converter, Inverter, Chopper등의 전력변환 장치.

-전기로, 아크로등. 전기용접기,전력용 콘덴서등

-송전선로의 코로나 등

ㅁ 고조파 전류 억제대책

-전력변환장치의 P미se수를 크게 한다

-전력변환장치의 전원측에 교류리액터를 설치한다(선로) -부하측 부근에 고조파 필터를 사용

-전력용 콘덴서에는 직렬 리액터를 설치한다.

-선로의 코로나 방지를 위하여 복도체,다도체를 사용한다.

ㅁ 선로에서 발생하는 고조파가 전기설비에 미치는 장해는? (3전통보)

-3상 4선식 회로의 중성선 과열

-전력용 기기의 과열 및 소손

-통신선의 유도 장해

-보호계전기의 오,부동작

ㅁ 무부하 시험으로 철손을 구하는 방법

ㅁ 유입변압기와 몰드변압기 비교시 몰드변압기의 장점 및 단점 장점 (소내전절단난다)

-소형 경량화 할수 있다.

-내습, 내진성이 양호하다.

-전력손실이 적다

-절연유를 사용하지 않으므로 유지보수가 용이하다.

-단시간 과부하 내량이 높다.

-난연성이 우수하다.

단점 (충수가)

-충격파 내전압이 낮다.

-수지층에 차페물이 없으므로 운전중 코일표면과 접촉하면 위험하다.

-가격이 비싸다.

ㅁ CT의 결선을 변압기와 반대로 하는 이유

-1,2차 전류의 크기 및 각 변위를 일치시키기 위해 CT의 결선은 변압기의 결선 과 반대인 Y - △ 결선으로 한다.

ㅁCT 2차측 개방불가

변류기의 2차측을 개방하면 1차측 부하전류가 모두 여자전류가 되어 2차측에 과전압이 유기 및 절연이 파괴되어 소손될 우려가 있으므로

CT 2차측 기기를 교체하고자 하는 경우 CT 2차측을 단락시켜야 한다

[PT」:피시험기기에 인가되는 절연내력 시험전압측정

ㅁ 변압기의 효율이 떨어지는 경우 3 가지 (경부역) 경부하 운전, 부하 변동이 심한 경우, 역률 저하

ㅁ 변압기 과부하 운전이 가능한 경우

주위 온도가 저하 되었을때

온도 상승 시험기록에 미달되어 있는 경우

단시간 사용하는 경우

부하율이 저하 되었을 경우

여러 가지 조건이 중복 되었을 경우

대용량 변압기의 이상이나 고장등을 확인 또는 감시할 수 있는 변압기 보호 장치 5가지 (유방브비충)

유온계, 방압장치, 브흐홑쯔 계전기, 비율차동 계전기, 충격 압력 계전기

ㅁ단권 변압기 의 장,단점

장점

-1권선 변압기이므로 동량을 줄일 수 있어 경제적이다.

-동손이 감소하여 효율이 좋아진다.

-부하 용량이 등가 용량에 비하여 커져 경제적이다.

-%임피던스 강하가 작고 전압변동율이 작다

단점

-누설 임피던스가 적어 단락 전류가 크다.

-1차측에 이상전압이 발생시 2차측에도 고전압이 걸려 위험하다.

용도

-배전선로의 승압 및 강압용 단권 변압기

-초고압 전력용 변압기

-동기전동기와 유도전동기의 기동보상용 변압기

-실험실용 소용량의 슬라이닥스

ㅁ △ - Y 결선의 장 , 단점

기동전압 1/'13배로 감소, 기동전류를 1/3배로 감소시켜 기동특성을 개선한 기동 법

장점

-A결선이 있어 제3고조파의 장해가 적고, 기전력의 파형이 왜곡되지 않는다. -Y결선으로 중성점 접지가 가능하다.

-Y결선의 상전압은 선간 전압의 1/'13 이므로 절연이 유리하다.

단점

-1차와 2차 선간 전압 사이에 30의 위상차가 있다

-1상에 고장이 생기면 전원 공급이 불가능하다.

ㅁ Y - Y 결선의 장,단점

장점

-1, 2차 전압 사이에 위상차가 없다.

-1, 2차 모두 중성점을 접지할 수 있으며 고압의 경우 이상 전압을 감소시킬 수 있다.

-상전압이 선간 전압의 1'13배이므로 절연이 용이하므로 고전압이 유리하다.

~ 일반적으로 사용되는 Cㅜ 극성은? 감극성

ㅁ Y - Y - △의 3권선 변압기에서 3권선의 용도는?(제조소)

-제 3 고조파 제거,

-조상설비 설치,

-소내 전력 공급용

ㅁ3상3선식, 3상4선식 선로에서 설비불평형율 30[%]초과가능의 경우.

-저압수전에서 전용변압기등으로 수전하는경우.

-특별고압 및 고압 수전에서는 100[KVA]이하의 단상부하인경우.

-특별고압 및 고압 수전에서는 단상부하용량의 최대 와 최소의 차가 100[KVA] 이하인 경우.

-특별고압수전에서는 100[KVA]이하의 단상변압기 2대로 역 V 결선하는 경우.

ㅁ 단상3선식 선로에서 설비불평형율 40[%]초과가능의 경우

계약전력 5KW 정도 이하에서 소수이 전열기구류를 사용할 경우 등 완전한 평형 을 얻을 수 없을 경우

ㅁ V - V 결선의 장, 단점

장점 (델타설치)

- △ - △ 결선에서 1대의 변압기 고장시 2대만으로도 3상 부하에 전력을 공급 할 수 있다.

-설치 방법이 간단하고, 소용량이면 가격이 저렴하므로 3상 부하에 널리 이용. 단점 (델타부설)

-설비의 이용률이 86.6%로 저하 된다.

-△결선에 비해 출력이 57.7%로 저하 된다.

-부하의 상태에 따라서, 2차 단자 전압이 불평형이 될 수 있다.

~ 단상3선식 선로의 시설원칙

-변압기 2차측 1단자는 제2종 접지공사를 한다

(1.2차 흔촉시 2차측의 전위상승 억제)

-2차측 개폐기는 동시동작형이어야 한다.

(전압 불평형이 나타날 수 있다)

-중성선에는 퓨즈를 삽입할 수 없다(동선직결)

(퓨즈 용단시 경부하측의 전위가 상승되어 전압 불평형이 발생)

ㅁ △-△ 결선의 장,단점

장점 (제한각)

-제 3고조파 전류가 A결선내를 순환하므로 정현파 교류 전압을 유기하여 기전 력의 파형이 왜곡되지 않는다.

-한대가 고장나면 나머지 2대로 V결선하여 사용할 수 있다.

-각 변압기의 상전류가 선전류의 1'13이 되어 대전류에 적합하다.

단점 (권각중)

-중성점을 접지할 수 없으므로 지락사고의 검출이 곤란하다.

-권수비가 다른 변압기를 결선하면 순환전류가 흐른다.

-각상의 임피던스가 다를 경우 3상부하가 평형이 되어도 변압기의 부하전류는 불평형이 된다.

ㅁ 변압기에 사용되는 절연유 구비조건(점인절절)

-점도가 낮고 비열이 커서 냉각효과가 클것.

-인화점이 높고 응고점이 낮을것

-절연내력이 클것

-절연물과 화학작용이 없고 고온에서 불용성 침전물이 생기지 않을것.

ㅁ 3상 변압기 병렬운전 불가능

- △-△ 와△-Y

- △-Y 와 Y-Y

[이유]: 각 변위의 차가 다르므로 대단히 큰 순환전류가 홑러 변압기 소손 우려

*저감절연 - 중성점을 접지하여 지락사고시 이상전압을 경감시켜 변압기 및 기타 기기의 절연을 저감시켜 준다.

(170[KV]에 사용하는 변압기에 많이 사용)

ㅁ계기용 변압기 1차측 및 2차측에 퓨즈를 부착하는 여부를 밝히고, 퓨즈를 부 착하는 경우에 그 이유는?

여부 1차측 및 2차측에 부착한다.

이유

1차측 : 계기용변압기 단락사고등에 대한 선로로의 사고확대 방지.

2차측 : 2차 부하의 단락 및 과부하에 대한 계기용변압기 보호.

계기용 변압기 2차 부하의 과부하 및 단락 또는 계기용 변압기 단락시 퓨즈가 차 단되어 사고가 확대되는 것을 방지.

ㅁ 옥외용 변전소내의 변압기 사고라고 생각할 수 있는 사고의 종류 5가지 -권선의 상간단락 및 층간단락

-권선과 철심간의 절연파괴에 의한 지락사고

-권선의 단선

-고저압 권선의 흔촉

-Bushing Lead선의 절연파괴

-지속적 과부하등에 의한 과열사고.

ㅁ 변전설비 단락사고 원인

-모선에서의 선간 및 3상단락

-전기기기 내부에서의 절연불량에 의한 단락 -케이블의 절연파괴에 의한 단락

-인축의 접촉에 의한 단락

ㅁ 변압기 명판

OA :유입자냉식, FA :유입풍냉식

OW :유입수냉식, FOA :송유 풍냉식

FOW :송유 수냉식, AA :통풍 자냉식

AFA :통풍 풍냉식, ANV :비통풍 자냉식 GA : 밀폐 자냉식

*유입변압기 홉습제: 실리카겔 또는 염화칼슘 (청백색)

ㅁ 변압기 병렬 운전조건

-각 변압기의 극성이 같을것(일반적으로 감극성).

( 큰 순환전류가 홑러 권선을 소손시킨다)

-각 변압기의 권수비가 같고, 1,2차 정격전압이 같을것

( 순환전류가 홑러 권선을 과열시킨다)

-각 변압기의 %임피던스강하가 같을것

( 부하분담의 균형을 이룰수가 없다)

-각 변압기의 저항과 누설리액턴스의 비가 같을것

( 각 변압기의 전류간에 위상차가 생겨 동손이 증가.)

-각 변압기의 상회전 방향 및 위상 변위가 같을것(3상)

*50[Hz]에 사용하는 3상 유도전동기를 60[Hz]의 전원에 사용할 때 3상 유도전 동기의 회전수

- 회전수는 20[%] 빨라진다.

*주파수증가→자속감소→전력손실(철손)감소→효율증가

속도증가 온도상승증가

ㅁ 형광등 60[Hz] --> 50[Hz] 광속 →증가, 점등속도→늦어진다.

따 변압기의 효율 향상과 소형화되는 이유 ( 고고고냉철절 ) - 고효율 변압기 개발 ( 아몰포스, 몰드 변압기 )

- 고전압화 되어 권선량의 감소

- 고배향성 규소강판 사용으로 인한 철손 감소

- 냉각방식 개선에 따른 소형화 - 철심의 권철심화 및 자속 향상 - 절연물의 절연상승 향상에 따른 두께 감소

수 수변전설비 기본설계시 검토사항 ( 설설수수감주 )

-설비용량

-설비의 형식

-수전전압 및 수전방식

-수변전실과 발전기실 및 중앙제어실 등의 위치 및 크기

-감시제어 방식 -주회로의 결선방식

*수전설비의 크기를 좌우하는 사항들

①수전 전압의 크기.

②변압기 용량과 대수.

③콘덴서 용량과 대수.

④고압회로의 분기수.

⑤저압회로의 분기수.

⑥기기의 배치와 형식.

⑦보수 점검의 공간.

⑧수전 설비의 형태.

ㅁ 변전실 위치 선정시 고려사항 (부전발물기습기)

- 부하 중심에 가깝고 배전에 편리한 장소 이어야 한다. - 전원의 인입이 편리 해야 한다.

- 발전기실, 축전기실등과 관련성을 고려하여 가급적 이들과 인접한 장소.

- 물이 침입하거나 침투할 우려가 없어야 한다.

- 기기에 대하여 천장의 높이가 충분해야 한다.

- 습기와 먼지가 적은 장소 이어야 한다. - 기기의 반출 반입이 편리해야 한다.

ㅁ 변전실 구조

- 기기를 설치하기에 충분한 높이일것.

- 바닥의 하중강도는 500-1000[Kg/rn」 정도일것 - 방화및 방수 구조일것.

ㅁ 수변전설비 기기의 배치 (미안증기합보 )

- 미적, 기능적 배치가 되도록 할것.

- 안전성이 높을것.

- 증설계획에 지장이 없을것.

- 기기의 방출, 반입에 지장이 없을것. - 합리적 배치로 배선이 경제적일것.

- 보수점검이 용이할것

ㅁ폐쇄형 수전설비 특징(안전보증현지공사)

- 안전성이 높다.

- 전용면적을 줄일수 있다

- 보수 점검용이

- 증설이나 보수에 편리

- 현지공사의 단축을 꾀할수 있다

ㅁ변전설비에서 차단기 사용전 검사항목

-외관검사

-접지저항 측정-절연저항 측정

-절연내력 시험

-보호장치 설치 및 동작상태

따 변전설비에서 변압기 사용전 검사항목

-절연유 내압시험 및 산가측정

따 변전설비에서 변압기 완성시 검사항목

-계측장치 설치상태

*수변전설비 구비조건(신안건방보증)

①신뢰성

②안전성

③건설비 및 운전유지경비 저렴

④방재대책 및 환경보전에 유의

⑤보수 및 점검용이

⑥증설 및 확장에 대처

ㅁ 3상 농형전동기 4대, 이에 대한 MCC반 구성시 MCC반 대표적인 장치 3가지

-차단 장치 (배선용차단기)

-기동장치 (전자접촉기)

-제어 및 보호장치 (열동계전기)

※전동기 기동방식을 기기의 수명과 경제적인면을 고려시

-기동보상기법

※차단기는 보호계전기의 4가지 요소에 의해서 동작

-전압, 전류, 임피던스, 위상 및 방향

~ 전동기의 기동 보상기 기동제어

-3상 단권변압기로 정격전압의 50-80%의 전압에서 시동, 정격속도에 가까워지 면 스위치로 단권변압기를 분리하고 전전압을 인가한다.

ㅁ 리액터 기동 방식

전동기의 전원측에 직렬로 리액터를 접속하여 리액터의 전압 강하에 의해 전동기 에 걸리는 전압을 감압시켜 기동하는 방법

ㅁ 공급전원에는 전압강하 등 기타 아무 이상이 없는데도 농형 3상 유도전동기가 전혀 기동되지 않고 있을 때 그 원인

-3선중 1선이 단선이 된 경우 -기동기의 고장,

-고정자 권선 내부의 오 접속, -코일의 단선 및 소손

-큰 전압강하로 인한 기동 토크의 부족

-공극의 불균등,

~ 단상유도 전동기 기동방법 4가지 (크기순)

반발기동형 > 콘덴서기동형 > 분상기동형 > 세이딩 코일형

ㅁ 3상 농형 유도전동기의 속도제어

-극수변환제어

-VVVF 방식, VVCF 방식

-전류 커플링제어, 유체 커플링제어

ㅁ3상 권선형 유도전동기의 속도제어

-2차 저항제어

-2차 여자제어

-종속접속법

ㅁ 동기 전동기의 속도제어

-VVVF 방식, VVCF 방식

-무 정류자 전동기

*VVVF 장치에는 역율 개선용 콘덴서를 설치하지 않는다

-VVVF 전단에 콘덴서 설치시 : 역률저하를 초래

-VVVF 후단에 콘덴서 설치시 : 공진현상으로 콘덴서 폭발.

*VVVF 장치의 역율개선 필요시 : 적정량의 리액터를 장치 전단에 취부한다

*최대전류 억제방법

①설비부하의 피크컷 및 피크시프트. ②자가발전기 가동에 의한 피크제어. ③디멘드 컨트롤러를 이용한 프로그램 제어.

ㅁ 3상 유도전동기 회전방향 변경방법 3선중 2선을 바꾸어준다.

ㅁ 유도전동기는 농형과 권선형으로 구분되는데 각 형식별 기동법을 아래 빈칸에 쓰시오.

*3상 유도전동기 Plugging회로

- 정회전중인 경우 3선중 2선의 접속을 바꾸어 역회전의 접속으로 전환하여 급 속히 감속하고, 시한 계전기나 역회전 검출 계전기에 의해서 역방향으로 가속되 기 전에 정지 시킨다. (역전제동)

ㅁ 역률을 개선하면 전기 요금의 저감과 배전선의 손실 경감, 전압강하 감소,

설 비 여력의 증가 등을 기할 수 있으나, 너무 과보상하면 역효과가 나타난다.

즉, 경부하시에 콘덴서가 과대 삽입되는 경우의 결점은(앞설고모)

-앞선 역률에 의한 전력 손실이 생긴다.

-설비 용량이 감소하여 과부하가 될 수 있다.

-고조파 왜곡의 증대

-모선 전압의 과상승

ㅁ 역률 과보상시에 나타나는 현상 (역단계) -역률의 저하 및 손실 증가

-단자 전압 상승

-계전기 오동작

ㅁ 부하 설비의 역률이 저하하는 경우 수용가가 볼 수 있는 손해 두가지는? -전력 손실이 커진다, 전기요금이 증가한다. 전압강하가 증가한다

-설비용량이 증가한다(설비여력 감소) )

ㅁ 역률을 개선하는 원리

-유도성 부하를 사용하게 되면 역률이 저하 한다. 이것을 개선하기 위하여 부하

에 병렬로 콘덴서을 설치하여 진상 전류를 홑려줌으로서 무효 전력을 감소시켜

역률을 개선 한다.

ㅁ 역률이란?

역률 = 유효전력 / 피상전력 으로서 전압과 전류의 위상차의 정현값과 같다

ㅁ 역률이 저하할 경우

-전기요금이 증가한다.

-전력손실이 커진다. -전압강하가 커진다.

-전기 설비 용량이 증가한다.

~ 전기 용어

뱅크(BANK)

-전로에 접속된 변압기 또는 콘덴서의 결선상 단위

수구

-소켓, 리셉터클, 콘센트 등의 총칭

한류 퓨즈

-단락 전류를 신속히 차단하며 또한 흐르는 단락전류의 값을 제한하는 성질을가

진 퓨즈

접촉 전압

-지락이 발생된 전기기기 기구의 금속제외함등에 인축이 닿을 때 인체에 가해지

는 전압

ㅁ 최대사용전압

-보통의 상태에서 그회로에 가하여지는 선간전압의 최대치

ㅁ 정격전압

전기사용 기계기구 배선기구등에서 사용상 기준이 되는전압.

ㅁ 대지전압

접지식 전로 - 전선과 대지 사이의 전압

비접지식 전로 - 전선과 그 전로 중의 임의의 다른 전선 사이의 전압

ㅁ 표준전압

- 공칭전압 : 전선로로 대표하는 선간전압

- 최고전압 : 전선로에 통상 발생하는 최고의 선간전압

ㅁ 차단기 정격전압

차단기에 부과 할수 있는 사용 회로 전압의 상한을 말하며 그 크기는 선간전압의 실효값으로 나타낸다.

ㅁ 디지털형계전기의 장점 5가지(융변신고소)

-융통성이 높다

-변성기의 부담이 적어진다

-신뢰도가 높다.

-고성능, 다기능화 기능

-소형화가 가능하다.

ㅁ 정격전류

정격전압, 정격주파수하에서 정해진 일정한 온도상승 한도를 초과하지 않고 그차 단기에 홑릴수 있는 전류

~ 과전류 차단기용 고압퓨즈 - 포장퓨즈 :

정격전류 1.3배에 견디고 2배전류로 120분이내 용단

- 비포장퓨즈 :

정격전류 1.25배에 견디고 2배전류로 2분이내 용단

ㅁ차단기의 정격 단시간 전류에 대하여 설명하시오.

그 전류값을 규정된 회로 조건하에서 규정된 시간 동안 차단기에 홑려도 차단기

ㅁ 저압퓨즈

에 이상이 생기지 않는 전류를 말한다.

- A종 : 정격전류의 110% 전류에 용단되지 않을것

- B종 : 정격전류의 130% 전류에 용단되지 않을것

ㅁ 정격차단전류

규정된 회로 조건하에서 규정값의 표준동작책무 및 동작상태를 수행할수 있는 차 OACB와 ABB의 차이점

단전류의 한도를 말하며 교류 전류 실효값을 나타낸다. ACB는 기중차단기로서 저압의 회로에 사용하는 차단기이며

ABB는 공기차단기로서 특별고압용(66KV이상) 차단기로 사용된다

ㅁ 정격 투입 전류

모든 정격 및 규정의 회로 조건하에서 규정의 표준 동작 책무 및 동작상태에 따 라 투입할수 있는 투입전류의 한도를 말하며, 투입전류의 최초주파수에서 순시최대값으로 나타내며, 정격차단전류의 2.5배를 표준으로 한다

ㅁ 정격 차단 시간

모든 정격 및 규정의 회로 조건하에서 규정의 표준 동작 책무 및 동작상태에 따 라 정격 차단 전류를 차단할때의 차단 시간한도.(정격개극시간,아아크 소호시간)

ㅁ 표준 동작 책무란

차단기가 계통에 사용될 때 차단 - 투입 - 차단의 동작을 반복하게 되는데 그 시간 간격을 나타낸 일련의 동작을 규정한 것.

ㅁ 차단기의 트립 방식 직류 전압트립 방식

-별도로 설치된 축전지등의 제어용 직류 전원의 에너지에 의하여 트립되는 방식 과전류 트립 방식

-차단기의 주회로에 접속된 변류기의 2차 전류에 의하여 차단기가 트립되는 방식 콘덴서 트립 방식

-상시 콘덴서를 충전하여 놓고 사고발생시 보조계전기의 동작으로 콘덴서가 방전 하고 이 전류에 의해 차단기가 트립되는 방식

부족 전압 트립 방식

-부족 전압 트립 장치에 인가되어 있는 전압의 저하에 의하여 차단기가 트립되는 방식

차단기〉 ~ 차단기는 보호계전기 4 가지 요소에 의해 동작되도록 하는데 그 4 가지 요소

*차단기 종류 전압요소, 전류요소, 임피던스요소, 위상 및 방향 요소

기중 차단기	ACB	대기 중에서 아크를 길게 해서 소호실에서 냉각 차단
유입 차단기	OCB	소호실 에서 아크에 의 한 절연유 분해 가스의 열전도 및 압력에 의한 B~ast을 이용해서 차단.
가스 차단기	GCB	고성틈 절연 특성을 가진 특수가스(SF6)를 이용해서 차단.
진공 차단기	VCB	고진공 중에서 전자의 고속도 확산에 의해 차단.
자기 차단기	MBB	대기중에서 전 자력을 이용하여 아크를 소호실 내로 유도해서 냉각 차단.
공기 차단기	ABB	압축된 공기를 아크에 불어 넣어서 차단.

ㅁ 차단기와 단로기의 차이점

차단기 : 부하전류의 개폐, 고장전류의 차단

단로기 : 전무부하전류의 개폐, 회로의 접속변경, 기기를 전로로부터 개방, 부하전류 및 고장전류 차단기능은 없다.

O과전류의 종류

-과부하전류 -기기의 정격전류, 전선의 허용전류가 어느시간, 어느정도 초과시 기기 또는 전선의 손상방지상 자동차단을 필요로 하는 전류

*고압 이상에 사용되는 차단기

①유입 차단기

②가스 차단기

③진공 차단기

*특고압 이상에서 사용되는 차단기

①유입 차단기 ②가스 차단기 ③진공 차단기 ④자기 차단기 ⑤진공 차단기

*특고압 이상에서 재점호가 발생되지 않는 차단기

①가스 차단기

②진공 차단기

-단락전류 -전로의 선간이 임피던스가 적은상태로 접촉되었을 경우에 그 부분을 통하여 흐르는 큰 전류

ㅁ 지락 보호 계전기의 종류를 용도(기능)별로 구분하여 3가지만 쓰시오

- 지락 과전류계전기(OCGA), 지락 과전압계전기(OVGA),

지락 방향 계전기(DGA), 지락 선택 계전기 (SGA)

ㅁ 영상 변류기를 3상 3선식 수전설비에 시설할 때 항상 짝지어서 차단기를 동작

시키는 계전기 - 지락 계전기 (GA)

*접지형(영상) 계기용 변압기 GPT

[결선I: 1차-Y결선. 2차-오픈델타 결선.

[전압계 지시값I: 평상시 0[VI, 1선 지락시190[VI.

[A상 지락사고시 접지표시등I: L1은 소등되고, L2, L3는 더 밝아진다. (L1: 0[VI, L2=L3: 110[VI)

*보조변류기 OOT- 전류차동계전기(비율차동계전기)의 」차와 2차간 전류차가 클 때 전류차를 보정해주는 계전기.

*주변압기 기계적인 내부 고장 검출

- 부흐홑쯔 계전기.

*중성점 접지 저항기 NGR

- 지락사고시 지락전류 억제 및 건전상의 전위상승 억제.

*부하 합계 용량 300[KVA」 초과하는 배전반에 반드시 부착하는 측정계기 - 전압계, 전류계

岬급시 DS로 개폐 가능한 전류 2가지 - 무부하 충전전류, - 변압기 여자 전류

~ 단락전류를 계산하는 것은 주로 어떤요소에 적용하고자 하는 것인지 그 적용 요소 3가지는? (차보기)

-차단기의 차단용량 결정,

-보호계전기의 정정,

-기기에 가해지는 전자력 추정

~ 전력 계통의 발전기 , 변압기 등의 증설이나 송전선의 신,증설로 인하여 단락, 지락전류가 증가하여 송변전 기기의 손상이 증대되고, 부근에 있는 통신선의 유 도 장해가 증가하는 등의 문제점이 예상된다. 이러한 문제점을 해결하기위한 전 력계통의 단락 용량의 경감대책은? (고모한계직고)

-고 임피던스 기기를 채택한다.

-모선 계통을 분리 한다.

-한류 리액터를 설치 한다.

-계통 전압의 격상

-직류 연계

-고장 전류 제한기 사용

ㅁ 직렬 리액터의 사용 목적 (5고개콘)

-제5고조파에 의한 전압 파형의 찌그러짐 방지 -고조파 전류에 의한 계전기 오동작 방지 -개폐시 계통의 과전압 억제

-콘덴서 투입시 돌입전류 방지

ㅁ 직렬리액터의 용량은 제5고조파 공진조건에 의해 산출한다. O 콘덴서의 용량의 이론상 : 4%:

ㅁ 과전류 계전기 동작시험

「단자 결선방법]

*변류기 2차측에 접속한 외부 임피던스 - 부담 임피던스.

*정격부담[VA] - 변성기 2차측 단자간에 접속되는 부하의 한도.

ㅁ전자개폐기 고장원인 및 보수방법

고장 : 철심이 운다.

원인 : 가동철심과 고정철심 접촉부위에 녹발생.

철심 전원 단자 나사부분의 이완.

보수 : 샌드페이퍼로 녹 제거

나사의 이안 부분을 조인다.

고장 : 동작하지 않는다.

원인 : 여자 코일이 단손 또는 소손 되었을때

전원이 결상 되었을때

보수 : 여자 코일을 교체한다

전원의 결상 부분을 찾아 연결한다.

고장 : 서멀릴레이가 떨어진다.

원인 : 과부하 발생시

서멀릴레이 설정값이 낮을때

보수 : 부하를 정격값으로 조정한다.

서멀 릴레이 설정값을 상위값으로 조정한다

ㅁ UPS는?

축전지, 정류 장치와 역변환 장치로 구성 되어있으며 선로의 정전이나 입력 전원 에 이상 상태가 발생하였을 경우에도 정상적으로 전력을 부하측에 공급하는 설비 를 UPS라 한다.

ㅁ전류형 인버터와 전압형 인버터의 출력 파형상의 차이점은? 전류형 인버터

-전압 :정현파 전류 : 구형파

전압형 인버터

-전압 : PWM구형파 전류 :정현파(전동기 부하인 경우)

ㅁ전압강하율의 허용범위

간선,분기회로에서는 허용전압강하율 2%이하, 단 사용장소내에 시설한 변압기에 의하여 공급되는 경우 3%이하.

공급변압기 2차측 단자에서 부하에 이르는 경우

-전선의 길이 120m이하 : 5%이하.

-전선의 길이 200m이하 : 6%이하.

-전선의 길이 200m초과 : 7%이하.

ACSR : 강심 알루미늄 연선

CNCV : 동심 중성선 차수형 전력 케이블

CNCV-w : 동심 중성선 수밀형 전력 케이블

FR CNCO-w :동심 중성선 수밀형 저독성 난연 전력 케이블

NV : 비닐 절연 네온 전선

NEV : 폴리에틸렌 절연 비닐 외장 네온 전선
NRC : 고무 절연 클로로포렌 외장 네온 전선 NRV : 고무 절연 비닐 외장 네온 전선

~ 제어기구 번호

51 : 과전류 계전기

59 : 과전압 계전기

27 : 부족전압 계전기

64 : 지락 과전압계전기 87 : 전류 차동계전기

87B : 모선 보호 차동계전기 87G : 발전기용 차동계전기

87T : 주변압기 차동계전기

ㅁ 전동기 허용전류 및 과전류 차단기 정격

	허용전류	차단기 정격
50A 이하	1.25 배	3 배
50A 초과	1.1 배	2.75 배

~ 과전류 차단기 정격

20,30,50,75,100,125,150,175,200,250,300,350,400,500

ㅁ전기설비의 방폭구조의 종류 ( 내유내안본특)

내압방폭구조, 유입방폭구조, 본질안전방폭구조, 안전증가방폭구조

특수방폭구조

수 전선 접속시 주의 사항

-전선 접속부분의 전기저항을 증가시키지 않도록 할 것.

-전선 접속부분의 세기(인장하중)는 20%이상 감소시키지 않도록 할 것.

-전선 접속부분의 절연은 납땜 후 절연전선의 절연물과 동등 이상 절연효력이 있 는것으로 충분히 감을것.

-전선 접속부분의 테이프 감기는 나선형으로 반폭씩 겹쳐서 2회이상 충분히 감 을것.

-구리와 알루미늄의 접속은 두 도체 간의 전위차로 인한 접속 부분의 부식현상을 방지하기 위하여 전용의 접속 기구를 사용할것.

ㅁ배전용 변전소에 접지공사를 하고자 한다. 접지의 목적을 3가지로 요약 설명 하고 중요 접지 개소를 5개소는?

접지의 목적 (감기보호)

① 감전 방지:기기의 절연 열화나 손상 등으로 누전이 발생하면 전류가 접지선으 로 홑러 기기의 대지 전위 상승이 억제 되고, 인체의 감전 위험이 줄어들게 된다.

② 기기의 손상 방지: 뇌전류 또는 고,저압 흔촉 등에 의하여 침입하는 고전압을 접지선을 통해 대지로 홑려 보내 기기의 손상을 방지 할 수 있다.

③ 보호 계전기의 확실한 동작: 지락 사고시에 일정 크기 이상의 지락 전류가 흐

르기 때문에 지락계전기 등의 동작을 확실하게 할 수 있다.

2)중요 접지 개소 (일반기침 옥외 케이블)

일반 기기 및 제어반 외함 접지

케이블 실드선 접지

피뢰기 접지

피뢰침 접지

옥외 철구 및 경계책 접지

~ 3상4선식 전압측 전선

A : 갈색

B : 흑색

C : 회색

N : 청색

접지선 : 노란색

~ 케이블 용도

		옥내		옥외
		400[VI 이 상	400[VI 이 상	400[VI 이 상	400[VI 이상
비닐 캡타이어 케이블		△	×	△	×
2종	클로로프렌 켑타이 어 케이블	△	×	△	×
	클로로프렌 설폰화 폴리 에틸 렌 캡타이 어 케이블	△	×	△	×
	고무 캡타이어 케이블	△	×	×	×
3종및4종	클로로프렌 켑타이 어 케이블	○	○	○	○
	클로로프렌 설폰화 폴리 에틸 렌 캡타이 어 케이블	○	○	○	○
	고무 캡타이어 케이블	○	○	×	×

ㅁ400V이상 저 압옥내배선의 시 설장소와 배선 배선공사

배 선 방 법	노출장소		은폐		장소
	노출장소		점검가능		점검불가
	건조	습기	건조	습기	건조	습기
애 자사용 공사	○	○	○	○	×	×
금속관 배선	○	○	○	○	○	○
합성 수 지 관 배 선	○	○	○	○	○	○

ㅁ 옥내 저압 배선을 설계하고자 한다. 이때 시설 장소의 조건에 관계없이 한가 지 배선방법으로 배선하고자 할 때 옥내에는 건조한 장소, 습기진 장소, 노출 배 선장소, 은폐배선을 하여야 할 장소, 점검이 불가능한 장소 등으로 되어있다면 적 용 가능한 배선 방법의 종류 4가지는?

- ① 금속관 배선 ② 합성 수지관 배선 ③ 2종 가요전선관 ④ 3종,4종 클로로프렌 캡타이어 케이블

ㅁ 송전선로로서 지중 전선로를 채택하는 주요 이유 4 가지

-도시 미관을 중요시하는 경우

-수용 밀도가 현저하게 높은 지역에 공급하는 경우

-뇌, 풍수해 등에 의한 사고에 대하여 높은 신뢰도가 요구되는 경우 -보안상의 제한 조건 등으로 가공전선로를 건설할 수 없는 경우

~ 전기에 대한 재해를 3가지로 크게 대별하고, 이들의 각 재해를 구체적으로 분 류하면 어떤 재해가 있는지 구분하여 설명하시오.

① 전기재해

-감전 : (전력에 의한 실신, 전류 발열작용에 의한 체온 상승으로 인한 사망) -전기화재 : 전기 설비의 손괴 및 기능 일시 정지

-아크의 복사열 등에 의한 화상

-전기설비의 손괴 및 기능 일시정지

② 정전기 재해

-감전 : (전격에 의한 불쾌감, 감전에 의한 2차 장해) 재해 -설비 기능 저하 (정전기에 의한 홉인작용으로 생산 장해) -정전기 화재 (불꽃 방전에 의한 화재)

③ 낙뢰 재해

-감전 (뇌전류에 의한 실신 사망)

-낙뢰 화재

-물체 손괴 (낙뢰에 의한 전기 설비 및 물체 파괴)

~ 전력개폐장치의 정상전류와 이상전류시의 통전, 개-폐 등의 가능유무를 빈칸 에 표시하시오.

단, ○ :가능 △ : 때에 따라 가능 × : 불가능

기구명칭	정상전류			이상전류
기구명칭	통전	개	폐	통전	투입	차단
차단기	○	○	○	○	○	○
퓨 즈	○	x	x	x	x	○
단로기	○	△	x	○	x	x
개폐기	○	○	○	○	△	×

ㅁ 누전차단기 설치

기계기구의 시설장소 전 로의 대 지 전 압	옥내		옥측		옥외	물기 있는 장소
기계기구의 시설장소 전 로의 대 지 전 압	건 조 한 장소	습 기 가 많은장소	우선 내	선퇘 직외	옥외	물기 있는 장소
150[VI이하	×	×	×	□	□	○
150[VI초과 300 [VI 이 하	△	○	×	○	○	○

ㅁ개폐 기 별 용도

기능/능력	회 로분 리		사고차단
기능/능력	무부하	부하	과부하	단락
퓨 즈	○			○
차단기	○	○	○	○
개 폐 기	○	○	○
단로기	○
전 자접 촉기	○	○	○

~ 사고에 따른 측정방법 (지중케이블 사고점)

- 머레이루프 : 1선지락사고 및 단락사고 측정 - 펄스 측정법 : 3선 단락 및 지락사고

- 정전브리지법 : 단선 사고시 측정.

ㅁ 접지저항 저감법

-접지저항 저감제의 사용.

-접지극의 병렬 접속

-접지극의 길이를 길게 한다. -접지봉의 매설깊이를 깊게 한다 -심타공법의 시행

ㅁ배전선의 전압을 조정하는 방법

-자동전압 조정기(SVR, IR),

-고정 승압기, -직렬 콘덴서, -병렬 콘덴서 -주상변압기 탭 조정.

~ 고압 4면 저압 2면 문제

ASS 정격 : 25.8 [KV] 200[A]

피뢰기 정격 : 18[KV] 2500[A]

COS 정격 : 25[KV] 100[AF] 8[A]

ACB 정격 : 455.82[A] ==> AF 630[A] AT 600[A]

MCCB 정격 : 303.88[A] ==> AF 400[A] AT 350[A]

*금속관 종류 @후강전선관(내경-짝수)

-16, 22, 28, 36, 42, 54, 70, 82, 92, 104 [mm]

@박강전선관(외경-흡수)

-15, 19, 25, 31, 39. 51, 63, 75 [mm]

*전력케이블 허용전류

연속시 허용전류- 통상의 부하전류 이상의 값으로 허용되는 전류.

단락시 허용전류- 단락사고등 매우 짧은 시간에 큰 전류가 흐른 경우의 허용전류

부하설비합계

정의 : 설비용량에 대한 최대전력의 비를 백분율로 나타낸것 수용설비가 동시에 사용되는 정도,

주상변압기등의; 적정공급설비용량 파악하기 위해 사용

개개의 최대 수용전력의 합

합성최대수용전력

정의(간단히 설명하면) : 전력소비기기를 동시에 사용하는 정도 (각 수용가의 최대수용전력이 발생하는 시각이 다른 정도)

부등률이 클수록 설비의 이용도는 어떠한가?

- 부등률이 클수록 부하율이 향상되어 설비의 이용도는 높아진다

부등률이 크다는 것은 어떤 것을 의미하는가?

- 최대전력을 소비하는 기기의 사용시간대가 서로 다르다

부등률이 클 때 이용비뫄 경제성은 어떠한가?

- 부등률이 클수록 공급설비를 유효하게 사용하고 있다는 것이고 경제성은 높아진다

ㅁ 부하율 정의뫄 부하율이 적다의 의미 부하율

-어떤 기간 중의 평균 수용 전력과 최대 수용 전력과의 비를 나타낸다.

평균 전력

부하율 =

최대 전력

부하율이 적다는 의미

-공급 설비를 유용하게 사용하지 못한다.

-평균수요 전력과 최대 수요 전력과의 차가 커지게 되므로 부하 설비의 가동률이 저하된다.

압기용량 = 합성최대전력 =

〈수변전설비>

*기기명칭, 약호, 기능

케이블 헤드 CH - 가공전선과 케이블의 단말접속.

단로기 DS - 무부하전류의 개폐, 회로의 접속변경, 기기를 전로로부터 개방 (F-F:표면접속, B-B:이면접속)

피뢰기 LA - 뇌전류를 대지로 방전시키고, 속류 차단.

전력퓨즈 PF - 부하전류의 통전, 단락전류의 차단

계기용 변성기 MOF -전력량계를 위하여 PT와 CT를 한 함내에 넣은것. 고전압, 대전류를 저전압, 소전류로 변압,

PTT:시험용 전압단자. CTT:시험용 전류단자

영상변류기 ZCT - 지락사고시 지락전류를 검출(200/1.5mA)

계기용 변압기 PT - 고전압을 저전압으로 변성하여 계기나 계전기에 공급.

차단기 CB - 부하전류의 개폐 및 고장전류 차단.

트립코일 TC - 보호계전기 신호에 의해 차단기를 개로

변류기 CT - 대전류를 소전류(5A)로 변성하여 계기나 계전기에 공급.

지락계전기 GR - 영상전류에 의해 동작하며, 차단기 트립코일 여자.

과전류계전기 OCR - 과전류에서 동작하여 차단기 트립코일 여자.

전류계용 전환개폐기 AS - 1대의 전류계로 3상의 전류를 측정하기 위하여 사용하는 전환개폐기.

전압계용 절환개폐기 VS -1대의 전압계로 3상의 전압를 측정하기 위하여 사용하는 전환개폐기.

전압계 V -전압측정

전류계 A -전류측정

전력용 콘덴서 SC - 진상 무효전력을 공급하여 역률을 개선한다.

방전코일 DC - 잔류전하 방전

직렬리액터 SR - 제5고조파 제거(고장전류 차단 능력 없음)

유입개폐기 OS - 부하전류의 개폐.

컷아웃 스위치 COS - 변압기 및 주요기기 1차측에 부착하여 기계기구 (변압기)를 과전류로부터 보호

변압기 TR - 수전전압으로부터 필요한 전압으로 변성하기 위한 전압변성기.

접지형 계기용 변압기 GPT - 지락사고시 영상전압을 검출한다.

전력량계 WH - 전력량 측정용 계기

선로개폐기 LS

25. 프라이머리 컷아웃스위치 PCS(PC)

ULTC 구조상 2종류 ( 단일회로식, 병렬구분식 )

DOCR (방향성 과전류 계전기)

SSR (선택 단락 계전기)

ZR (거리계전기) PL : 파이럿 램프 PCS (PC) : 프라이머리 컷 아웃 스위치

INT.SW : 인터럽트 스위치 (기중부하 개폐기)

CNCV-W(수밀형) - 동심중성선 수밀형 전력케이블

Po : 위치계전기 Sp : 속도계전기 T : 온도계전기 Pr : 압력계전기

~ 계전기의 명칭

DGR	방향지락계전기(67)	OCR	과전류계전기(51)
OVR	과전압계전기(59)	OCGR	지락과전류계전기
SGR	선택지락계전기	OVGR	지락과전압계전기(64)
UVR	부족전압계전기(27)	DOCR	방향과전류계전기
MDW, DM	최대수요전력계	CTT	전류시험단자
VAR	무효전력계	V。	영상전압계
VTT	전압시험단자	THR	열동계전기(49)

0 영상 변류기를 3상 3선식 수전 설비에 시설할 때 항상 짝지어서 차단기를 동 작시키는 계전기는 어떤 것인가? 지락계전기(GR)

0 영상 전압을 검출하는데 사용되는 것은?

3상 - 영상 접지 변압기(GPT), 단상 - 영상변류기를 이용한 저항 연결 방식 0 PLUGGING : 전동기 2상을 바꾸어 역상 제동하는 방식

*고압 수전설비

@고압 전동기의 조작용 배전반에 설치하는 계전기 - 과부족전압 계전기. 결상 계전기.

@계기용 변성기: 몰드형. (특고압: 유입형)

@계기용 변류기는 차단기 전원측 설치이유 - 보호범위를 넓히기 위하여. @차단기 트립방식 - 변류기 2차전류 트립방식(과전류 트립방식)

@콘덴서용량 50[KVA」미만에서는 COS사용

*특고압 수전설비

@ULTC종류: 병렬구분식. 단일회로식.

@차단기 트립방식

직류(DC)방식: 66[KV」이상 수전설비에서 사용. 콘덴서(CTD)방식.

@생략가능: LA용 DS.

@22.9[KV-Y」용의 LA: Disconector 또는 Isolator 붙힘형 사용. @DS대신 ASS(자동고장구분 개폐기)를 사용할수있다.

(7000[KVA」초과시 Sectionalizer). 66[KV」이상의 경우 LS를 사용

*특고압 수전설비 표준결선도

@22.9[KV-Y」 1000 KV 이하인경우에는 간이수전설비에 의할수 있다 @인입선을 지중선으로 하는경우: 예비회선포함 2회선

@22.9[KV-Y」 케이블 종류

[일반」: CN-CV 케이블

[지중인입선」: CNCV-W 케이블(수밀형) 또는 TR CNCV-W(트리억제형)

[화재우려」: FR CNCO-W(난연) 케이블 (동심중성선 수밀형 저독성 난연 전력 케 이블)

*22.9[KV-A」에서는 CV케이블 사용.

@22.9[KV-Y」에서 DS 대신

- ASS(자동구분고장개폐기) - 7000KVA 초과시는 Sectionalizer 사용할수 있고 - 66 KV 이상에서는 LS를 사용하여야 한다

@LA 용 DS는 생략할 수 있으며,

22.9[KV-Y」용의 LA는 Disconnector(또는 Isollator) 붙임형을 사용하여야 한다 @차단기의 트립전원은 직류(DC) 또는 콘덴서방식(CTD) 가 바람직하며,

66 KV이상의 수전설비에서는 직류(DC) 이어야 한다.

*분류기호 및 약호

①부족전압계전기: UVR - 27 *간이 수전설비 표준결선도

②지락 선택계전기: SGR - 50 - 300[KVA」이하의 경우 자동고장구분개폐기 대신 INT.SW(인터럽터스위치)를

③단락,지락 선택계전기 - 50T 사용할수 있다

④과전류계전기: OCR - 51 - 300[KVA」이하인 경우 PF 대신에 COS (비대칭전류 10KA이상) 사용할수 있다

⑤과전압계전기: OVR - 59 - 간이 수전설비는 PF 용단등에 의한 결상사고에 대한 대책이 없으므로

⑥지락 과저압계전기: OVGR - 64 변압기 2차측 주차단기에 결상계전기 설치하여 결상사고에 대한 보호능력이

⑦지락 방향계전기: DGR - 67 있도록 함이 바람직하다.

⑧전류 차동계전기(비율차동계전기) - 87

⑨주변압기 차동계전기 - 87T ⑩발전기용 차동계전기 - 87G ⑩모선보호 차동계전기 - 87B 0역률계: PF

0주파수계: F

0전력량계: KW

0고장표시등 - 30F
