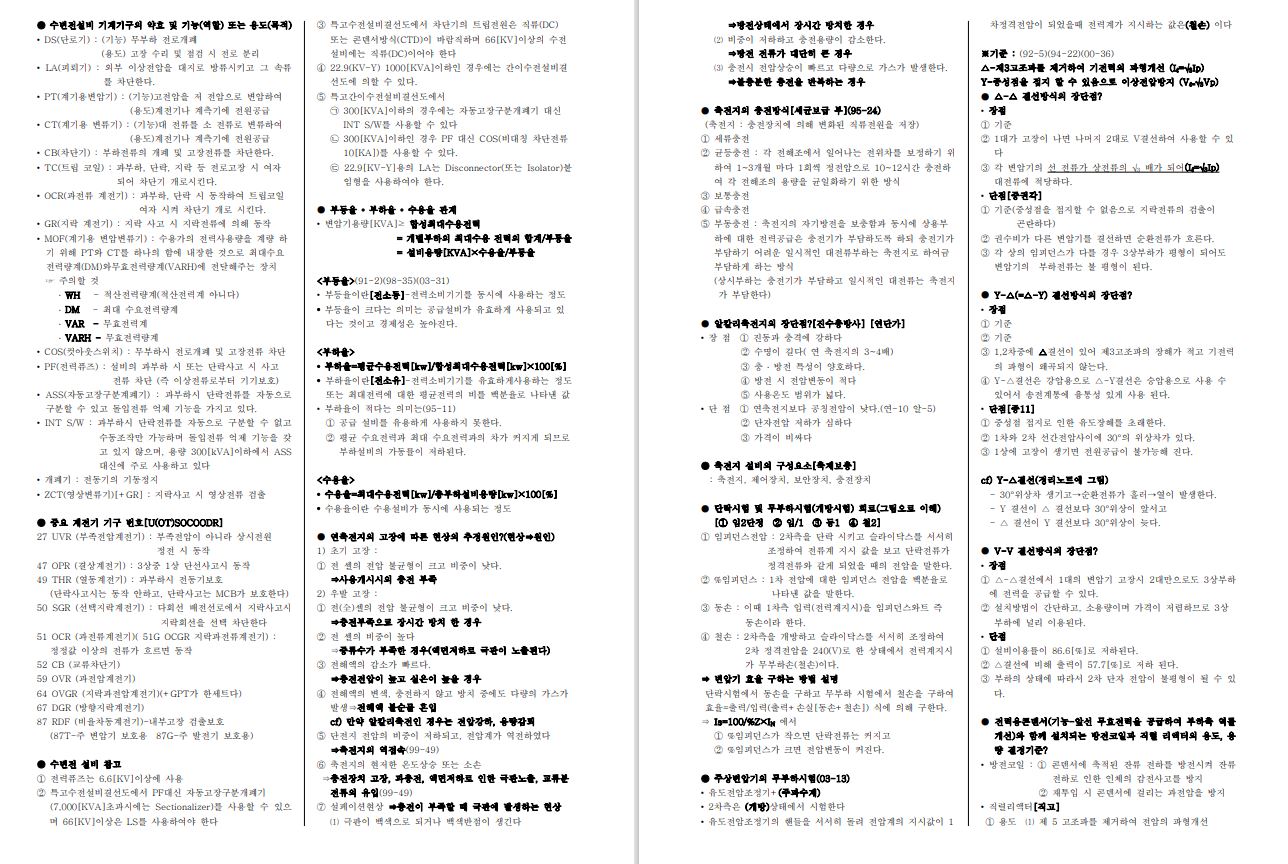

- 1 - 1. 전기설비설계 1.1. 약호 및 표준심벌 ❏ 전선, 케이블 명칭 OW : 옥외용 비닐절연전선 DV : 인입용 비닐절연전선 RB : 600[V]고무절연 전선 HIV : 내열용 비닐 절연전선 (600V 제2종비닐절연전선) IV : 600[V] 비닐전연전선 VV : 비닐절연 비닐 외장케이블 CV : 가교폴리에틸렌절연 비닐 외장 케이블 VVF : 비닐절연 비닐 외장 평형 케이블 CVV : 제어용 비닐 절연전선 비닐 외장 케이블 ❏ 점멸기 ● 15A 15A이상 전류값을 방기 ● 2P 2극 ● 3 3로 ❏ 등기구 ◯ 백열등 옥외등 ◐ 벽에 붙이는 백열등 ○H400 수은등, ○M400 메탈 헬라이드등 ○N400 나트륨등 형광등 비상용 형광등 분전반 ❏ 콘센트 천장부착, 바닥부착, LK 빠짐방지형 T 걸림형, E 접지극붙이, ET 접지단자붙이 EL 누전차단기 붙이, WP 방수형 EX 방폭형, H 의료용 2 2구 3P 3극 1.2. 기계, 기구 용량산정 ▣ 변압기 용량산정 ❏ 수용율 -수용 설비가 동시에 사용되는 정도 수용률 = 최고수용전력[kW] 설비용량[kW] ×100% ❏ 부등율 부등률 = 수용설비각각의최대수용전력의합[kW] 합성최대수용전력[kW] 부등률이 크다의 의미 -최대 전력을 소비하는 기기의 사용시간대가 서로 다름 ❏ 부하율 -어떤 기간 중의 평균 수용 전력과 최대 수용 전력과의 비 부하율 = 평균수용전력[kW] 최고수용전력[kW] ×100% 부하율이 적다는 의미 -공급 설비를 유용하게 사용하지 못한다. -평균수요 전력과 최대 수요 전력과의 차가 커지게 되므로 부하 설비 의 가동률이 저하된다. 1.3. 전기회로방식 설정 및 제반 용량산정 ❏ 전등 및 전력장치 등을 병용하는 간선의 굵기 - ∑I M< ∑I H인 경우, I 0≥∑I M+∑I H - ∑I M< ∑I H이고, ① ∑I M≤50[A]인 경우, I 0≥∑I M×1.25+∑I H ② ∑I M> 50[A] 인 경우, I 0≥∑I M×1.1+∑I H ❏ 간선 보호용 과전류 차단기의 정격 전류 - I F= ∑I M×3+∑I H 또는 I F '=2.5I 0 중 작은 값 ❏ 분기 회로의 개폐기 및 과전류 차단기의 시설 -허용전류의 35% 이하 : 3m 이하 설치 -허용전류의 35~55% : 8m 이하 설치 -허용전류의 55% 이상 : 임의 장소 설치 ❏ 전선로에서 애자가 갖추어야 할 구비조건 애.기.가 절.누.가.내 충분한 기계적 강도 가질것 절연 내력이 클 것 누설 전류가 적을 것 가격이 저렴할 것 내구력 클 것 ❏ 가공배전선로에 주로 쓰이는 애자의 종류 애.들 라.인.이 저.현.한 핀.이다. 라인포스트애자 인류애자 저압인류애자 현수애자 핀애자 ❏ 복도체의 장, 단점 장점 (코로 송전하니 안정됐다) -송전용량 증대 -코로나 손실 감소 -안정도 증대 단점 (단락 건설 꼬임) -건설비 증가 -꼬임현상 및 소도체 사이에 충돌현상 발생 -단락시 대전류 등이 흐를 때 소도체 사이에 흡인력 발생 ▣ 전압 강하 ❏ 단상 2선식 - e = 2I(Rcosθ+Xsin θ) [V] ❏ 단상 3선식, 3상 4선식 - e = I(Rcosθ+Xsin θ)[V] ❏ 3상 3선식 - e = 3 I(Rcosθ+Xsin θ) [V] = PV (R+Xtan θ) = V s-V r V r ×100% -전압강하율 = P V 2 (R+Xtan θ) -전선의 전력손실 P L=3I 2 R = 3( P 3Vcosθ ) 2R ❏ 전압 강하 및 전선의 단면적 계산 전기방식 전압강하 비고 1φ2w e= 35.6LI 1000A e: 각선간의 전압강하 L:전선1본의 길이 A:전선의 단면적 I:전류 3φ3w e= 30.8LI 1000A 1φ3w, 3φ4w e= 17.8LI 1000A ❏ 철손, 동손 - 전 선 의 η = 출력 출력 + 손실 ×100% = V 2I 2 cosθ 2 V 2I 2 cosθ 2+P i+P c ×100% -최대 효율 조건 : P i= m 2 P c ▣ 단상 3선식과 단성 2선식의 비교 - 2 - -변압기 1차측, 2차측 혼촉 발생 시 2차측 전위상승을 방지를 위해 중 성선에는 제2종 접지공사를 실시 -개폐시 전압 불평형이 발생하는 것을 방지하기 위하여 3극이 동시개 폐되는 것으로 시설 -중성선 단선시 양측단자전압의 심한 불평형이 발생할수 있으므로 퓨 즈를 삽입할 수 없음 ▣ 불평형률 ❏ 저압 수전의 단상 3선식 설비 불평형률 = 부하설비 용량[kVA]의 차 총 부하 설비 용량[kVA]의 1/2 ×100% 40% 이하이어야 함 ❏ 3상3선식 또는 3상4선식 설비불평형률 = 각선간에접속되는단상부하의최대와최소의차 총부하설비용량[kVA]의1/3 ×100% 30% 이하이어야 함 ❏ 3상3선식, 3상4선식 선로에서 설비불평형율 30[%]초과가능의 경우. (저압3특100킬로역V) -저압수전에서 전용변압기등으로 수전하는경우 -특별고압 및 고압 수전에서는 100[KVA]이하의 단상부하인경우 -특별고압 및 고압 수전에서는 단상부하용량의 최대 와 최소의 차가 100[KVA]이하인 경우 -특별고압수전에서는 100[KVA]이하의 단상변압기 2대로 역 V결선하는 경우 ❏ 수변전 설비 설계 시 주요검토 사항 -필요한 전력 추정 -수전전압 및 수전방식 -주회로의 결선방식 -변전설비 형식 -감시 및 제어방식 1.4. 전기회로도면 작성, 판정 및 시방서 작성 ❏ 수변전설비의 구비조건 - 안전성 ( 경주 보조 신안 ) - 신뢰성 - 경제성 - 주변 환경 고려 - 조작 및 취급 - 보수 점검 유지 ❏ 변전실의 위치 유. 부.인. 기.침.으로 간. 발.화. 유지보수 및 점검이 용이한 곳 부하의 중심에 가까울 것.(이유:전압강하, 전력손실,배선비절감) 인입선의 인입이 쉬울 것 기기 반출입에 지장이 없을 것 침수,기타 재해발생의 우려가 적은 곳 간선처리 및 증설이 용이한 곳 발전기,축전지 실이 가급적 인접한 곳 화재,폭발의 위험성이 적을 것 ▣ 수변전설비의 구성기기 ❏ 간이 수변전 설비에서 1차측 개폐기로 ASS(Auto section switch)나 인터럽터 스위치를 사용하고 있다. 양 스위치의 다른점을 비교 설명 하 시오. ASS -무전압시 개방이 가능하고, 과부하시 자동으로 개폐할 수 있는 고장 구분 개폐기로써 돌입전류 억제 기능을 가지고 있다. 인터럽터 스위치 -수동 조작만 가능하고, 과부하시 자동으로 개폐할 수 없고, 돌입 전류 억제 기능을 가지고 있지 않으며, 용량300KVA 이하에서 ASS대신에 주 로 사용 하고 있다. ❏ 피뢰기 (LA) -이상전압이 전기 시설물에 침입할 때 전류를 대지로 방전시켜 절연 파괴를 방지 -피뢰기의 제1보호 대상 : 전력용 변압기 -정격전압 : 속류를 차단할수 있는 교류 최고전압 -제한전압 : 피뢰기 동작 중 피뢰기 단자에 남게 되는 충격전압 -방전전류 : 피뢰기를 통해서 대지로 흐르는 충격 전류 ▣ 동력배선도면의 작성 및 판독 ❏ 플로어 덕트 플로어 덕트는 통신선로 혹은 전력 선로용 전선(혹은 케이블)을 바닥에 배선하는 경우 바닥에 포설되는 관로로서 600mm 간격마다 인출구(혹 은 인서트)갖는 강판제의 덕트. 용도 : 중규모 혹은 대규모의 사무실, 백화점, 실험실등에서 통신선 혹은 전력선의 배선용 2. 전기설비작업 2.1 조명설비 ❏ 조명 용어 정의 광속 - F[lm] -광원으로부터 발산되는 빛의 양 광도 - I[cd] -광원에서 어떤 방향에 대한 단위 입체각으로 발산되는 광속 조도 - E[lx] -어떤 면의 단위 면적당의 입사 광속 휘도 - B[sb], [nt] -광원의 임의의 방향에서 바라본 단위 투영 면적당의 광도 광속 발산도 - R[rlx] -광원이 단위 면적으로부터 발산하는 광속 ❏ NFU = EAD -N:광원수 F:광속 U:조명률 E:조도 A:면적 D:감광보상율 U:보수율(1/D) ❏ 조명의 종류 - 코오니스 조명 : 설계자가 크기, 형상 등 전체적인 조화를 생각하여 형광등 기구를 벽면 상방 모서리에 숨겨서 설치하는 방식. 건축화 조 명. - 광천장 조명 : 천장 전면이 광천장으로 되어 있는 것. - 다운라이트 조명 : 천장에 바로 붙임이나 매달림의 조명과는 다르며 작은 구멍이 많이 천장면에 배치되어 천장면을 볼 때 눈에 거슬리는 것이 없으며 건축의 공간을 유효하게 하는 각각의 구멍으로부터의 조 명. ❏ HID(고휘도 방전램프)의 종류 (5가지) (초고수 나고 수고할메 방크고) , (나메형수) 고압 수은등, 고압 나트륨등, 메탈 할라이드등, 초고압 수은등, 고압 크 세논 방전등 ❏ 적외선 전구 -용도 : 적외선에 의한 가열 및 건조(표면가열) -주로 250[W]정도의 크기 사용. -효율 : 75[%] -필라멘트 온도: 절대온도 2500[ FAHRENHEIT] -적외선 전구에서 가장 많이 나오는 빛의 파장 1~ 3[um] ❏ 조명설비 의 플리커 현상을 줄이는 방법 백열전등의 경우 -직류를 사용하여 점등한다. 3상 전원인 경우 -램프를 1/3씩 3상 접속에 의해 각 120° 위상이 다른 전원으로 점등 시키고 개개의 빛을 혼합한다. 전구가 2개씩인 방전등 기구 -2등용으로 하나는 콘덴서, 다른 하나는 코일을 설치하여 위상차를 발 생시켜 점등 시킨다. ❏ 백열전구 점등시 플리커 (깜빡임) 현상이 생기는 경우 2 가지는? 조광 상태에서 필라멘트의 온도가 내려가는 경우 인가되는 전압 및 전류의 파형이 사인파가 아닌 경우 ❏ 플리커 현상 경감책 풀.장 전용계.가 뿌.직. 똥쌌다 ①전원측 : 전용계통으로 공급한다. 전용 변압기로 공급한다. 공급 전압을 승압한다. ②수용가측 : 부스터 설치 - 3 - 직렬 콘덴서 설치 직렬 리액터 설치 ❏ 형광등이 백열등에 비하여 우수한 점 (필수 열효율) -효율이 높다, -수명이 길다, -열방사가 적다, -필요로 하는 광색을 쉽게 얻을 수 있다. ❏ 백열 전구의 필라멘트 구비 조건 (고온 가선 높고 융~) -융해점이 높을 것, -고유 저항이 클 것. -선팽창 계수가 적을 것, -온도 계수가 정확할 것. -가공이 용이 할 것, -높은 온도에서 증발(승화) 할 것. -고온에서 기계적 강도가 감소하지 않을 것 ❏ 도로 조명 설계에 있어서 성능상 고려해야할 중요한 사항은? (광조도 운보조 ) -광원색이 환경에 적합한 것이며, 그 연색선이 양호할것. -조명시설이 도로나 그 주변의 경관을 해치지 않을것. -도로상의 연직면 조도가 충분히 밝고 서로간의 보행자를 알아볼 수 있을것. -운전자의 방향에서 본 노면의 휘도가 충분히 높고, 조도 균제도가 일 정할것. -보행자가 보는 노면의 휘도가 충분히 높고, 조도 균제도가 일정할것. -조명기구의 눈부심이 불쾌감을 주지 않을 것. ❏ 조명기구를 직선도로에 배치하는 4가지 방법 도로에 대.중.편.지. 써! 대칭 배열 중앙 배열 편측배열 지그재그 배열 ❏ 조명설비에서 에너지 절약 방안 조역.효.조. 슬.재. 전.격. 채용 -고역률 등기구 채용 -고효율 등기구 채용 -고조도 저휘도 반사갓 채용 -슬림라인 형광등 및 전구식 형광등 채용 -재실감지기 및 카드키 채용 -전반병용국부조명방식(TAL) -격등제어 회로 등기구 구성 -창측 조명기구 개별 점등 ★암기 : 역효조(역도산 동생이라 생각하면서, 사실은 아님)는 슬재까지 빨리오는 사람을 전격 채용했다. ❏ 슬립라인의 장점과 단점 예.순.관. 점.수 예열을 하지 않는다. 순시기동으로 점등시간이 짧다. 관이 길어 양광주가 길고 효율이 좋다. 점등불량으로 인한 고장이 없다. 전압 변동에 의한 수명단축 없다 베이스핀 한개로써 붙이고 떼는 것이 간단하다. 단점 - 전압이 높아 위험 - 점등장치가비싸다 - 전압이 높아 전력손실 큼 ❏ 메탈할라이드등의 특징 5가지 연.배.시.휘.해 연색성이 좋다. --------->연색성(color rendering) 배광제어가 용이하다. 시동에 수분간 시간이 소요된다. 휘도가 높다. 효율이 전구에 비하여 높다. 수명이 길다. ★암기: 오래 살면서 나이 많다고 시휘(위) 해.(연배시휘해) ❏ 효율이 높은 순서 나.의 매.형.은 순.할.배.다 나트륨 램프 메탈 할라이드 램프 형광 램프 수은 램프 할로겐 램프 백열전구 2.2 동력설비 ▣ 전동기의 기동법 ❏ 유도전동기는 농형과 권선형으로 구분되는데 각 형식별 기동법을 아 래 빈칸에 쓰시오. 전동기형식 기동법 기동법의 특징 농 형 직입기동 전동기에 직접 전원을 접속하여 기동하는 방식 Y-△기동 1차 권선을 Y접속으로 하여 전동기를 기동시 상 전압을 감압하여 기동하고 속도가 상승되어 운전 속도에 가깝게 도달하였을때 △접속으로 바꿔 큰 기동전류를 흘리지 않고 기동하는 방식 기동보상기법 기동전압을 떨어뜨려서 기동전류를 제한하는 기 동방식 권선형 2차 저항 기동법 유도전동기의 비례추이 특성을 이용하여 기동하 는 방법으로 회전자회로에 슬립링을 통하여 가변 저항을 접속하고 그의 저항을 속도의 상승과 더 불어 순차적으로 바꾸어서 적게하면서 기동하는 방법 2차 임피던스 기동법 회전자 회로에 고정저항과 리액터를 병렬접속한 것을 삽입하여 기동하는 방법 -Y-⧍ 기동전류는 전전압 기동전류의 1/3 배이다. -Y결선으로 기동한 후 타이머 설정시간이 지나면 ⧍결선으로 운전. Y와⧍SMS 동시투입이 되어서는 안된다. ❏ 리액터 기동 방식 전동기의 전원측에 직렬로 리액터를 접속하여 리액터의 전압 강하에 의해 전동기에 걸리는 전압을 감압시켜 기동하는 방법 ❏ 기동방식에 따른 단상 유도 전동기의 종류 반발 기동형, 분상 기동형, 콘덴서 기동형, 세이딩 코일형 ❏ 농형 3상 유도 전동기 기동 불능 원인 고3이 공기를 큰 코로 들이마시면 문제가 회(해)결 된다 고정자 권선의 내부 오접속 3선중 한선의 단선 공극의 불균등 기동기 고장 큰 전압 강하로 인한 기동 토크 부족 코일의 단선 및 소손 회전자 내부의 오접속 결선상의 오접속 ` ▣ 전동기 용량 산정(분당) ❏ 펌프용 전동기 - P= KQH 6.12η [kW] Q:양수량 H:낙차 η:효율 K:여유계수 (1.1~1.2) ❏ 권상용 전동기 - P= Wυ 6.12η [kW] W:권상하중 υ:권상속도 η:효율 2.3 전력설비 ❏ 전력계통의 절연협조에 대하여 그 의미를 상세히 설명. 관련기기에 대한 기준 충격 절연강도를 비교하여 절연 협조가 어떻게 되어야 하는지 를 설명하시오. (관련기기는 선로애자, 결합 콘덴서, 피뢰기, 변압기에 대해 비교.) -계통내의 각 기기, 기구 및 애자 등의 상호간에 적정한 절연강도를 지니게 함으로써 계통설계를 합리적, 경제적으로 할 수 있게 한 것을 절연협조라 한다. -선로애자 > 결합콘덴서 > 기기부싱 > 변압기 > 피뢰기(선결변피) ▣ 유도 장해 및 대책 ❏ 유도장해 경감 근본대책 통.기.타전.선. 통신선과 전력선간의 상호인덕턴스감소 기유도전류감소 전자유도전압의 억제 선로의 병행길이 감소 ❏ 전력선측 유도장해 대책 (5가지) 저. 멀리. 고속.차. 지.연. - 4 - 저항값 크게[중성점접지시] 멀리송전선로 통신선에 고속고장회선고속차단 차폐선 설치 지중전선로 방식 채용 연가를 실시한다 ❏ 통신선 전자유도장해 경감 대책 (5가지) 통.절.연.에는 피.배.전. 통신선측대책 절연변압기설치하여 구간분리 연피케이블설치 통신선에 피뢰기설치 배류코일설치 전력선과 수직교차 ❏ 고조파가 전기설비에 미치는 장해 (3가지) 고.3.은 보.통. 전과.자다 3상4선식 회로의 중성선 과열 보호계전기의 오∙부동작 통신선의 유도장해 전력용 기기의 과열 및 소손 변압기 소음발생 전력퓨즈의 용단 ❏ 고조파 전류 발생원인 (전송전 Converter변전) (3가지) -전기로, 아크로등. -Converter, Inverter, Chopper등의 전력변환 장치. -전기용접기등. -송전선로의 코로나. -변압기, 전동기등의 여자전류 -전력용 콘덴서등. ❏ 고조파 전류 억제대책 (전력 고고 변전선) (3가지) -전력변환장치의 Pulse수를 크게 한다. -고조파 필터를 사용하여 제거한다. -고조파가 발생하는 기기들을 따로 모아 결선해서 별도의 상위전원으 로 부터 전력을 공급하고 여타 기기들로 부터 분리 시킨다. -전력용 콘덴서에는 직렬 리액터를 설치한다. -선로의 코로나 방지를 위하여 복도체,다도체를 사용한다. -변압기 결선에서 △결선을 채용하여 고조파 순환회로를 구성하여 외 부에 고조파가 나타나지 않도록 한다. -전력변환장치의 전원측에 교류리액터를 설치한다(선로) ▣ 코로나 ❏ 코로나 현상 전선로나 애자 부근에 임계 전압 이상의 전압이 가해지면 공기의 절연 이 부분적으로 파괴되어 낮은 소리나 엷은 빛을 내면서 방전하는 현상 ❏ 송전선 코로나 영향과 대책 코로나잡음.소리.전부.유.효. 코로나잡음 : 나쁜영향 소호리액터 소호능력저하 전선의 부식 통신선의 유도장해 손실발생 및 효율저하 방지책 : 전선 굵게한다. 복도체(다도체)방식 채용 가선금구 개량 (효과: 임계전압이 커진다) 발생요인 : 날씨, 온도, 기압, 표면계수 ▣ 지중전선로 ❏ 송전선로로서 지중 전선로를 채택하는 주요 이유 4 가지 (뇌수보도) -뇌, 풍수해 등에 의한 사고에 대하여 높은 신뢰도가 요구되는 경우 -수용 밀도가 현저하게 높은 지역에 공급하는 경우 -보안상의 제한 조건 등으로 가공전선로를 건설할 수 없는 경우 -도시 미관을 중요시하는 경우 ❏ 지중전선로 시공 방법 -직접 매설식, 관로식, 암거식 -지중전선로의 전선은 케이블을 사용 -방식 조치를 하지 않은 지중 전선의 피복 금속제의 접지는 제3종 접 지공사 ▣ 변압기 (노트 참고) ❏ 변압기 병렬운전조건 극.권.퍼.져. 극성 같을것 권수비 및 1, 2차 정격전압 같을 것 퍼센트임피던스 강하가 같을 것 저항 및 누설리액턴스 비 같을 것 위 조건이 맞지 않을때의 현상 ➡순환전류가 흘러 권선이 가열소손 될 수 있다. ❏ 단권 변압기 의 장,단점 장점 (1권선 동손 부하) -1권선 변압기이므로 동량을 줄일 수 있어 경제적이다. -동손이 감소하여 효율이 좋아진다. -부하 용량이 등가 용량에 비하여 커져 경제적이다. 단점 (1차측 누설임피던스) -누설 임피던스가 적어 단락 전류가 크다. -1차측에 이상전압이 발생시 2차측에도 고전압이 걸려 위험하다. 용도 (최(초)고승압) -승압 및 강압용 단권 변압기 -초고압 전력용 변압기 ❏ 유입변압기와 비교하여 H종 건식 변압기를 사용시 이점 유.난.이 절.소.다 난연성, 자기소호성으로 화재의 발생이나 연소의 우려가 적으므로 안정 성이 높다. 절연에 대한 신뢰성이 높다. 절연유를 사용하지 않으므로 유지 보수가 용이 소형•경량화할 수 있다. ❏ 옥외용 변전소내의 변압기 사고라고 생각할 수 있는 사고의 종류 5 가지 (3권 고부지) -권선의 상간단락 및 층간단락 -권선과 철심간의 절연파괴에 의한 지락사고 -고저압 권선의 혼촉 -Bushing Lead선의 절연파괴 -지속적 과부하등에 의한 과열사고. ❏ 유입변압기와 몰드변압기 비교시 몰드변압기의 장점 및 단점 장점 (전남(난)절단내소) (5가지) -전력손실이 적다 -난연성이 우수하다.(화재에 강함) -절연유를 사용하지 않으므로 유지보수가 용이하다. -단시간 과부하 내량이 높다. -내습, 내진성이 양호하다. -소형 경량화 할수 있다. 단점 (충격가수) (2가지) -충격파 내전압이 낮다. -가격이 비싸다. -수지층에 차페물이 없으므로 운전중 코일표면과 접촉하면 위험하다. 2.4 예비전원설비 ❏ 발전기 병렬운전조건 발.파.크. 주.위.상 기전력의 파형 기전력의 크기(기전력) 기전력의 주파수 기전력의 위상 기전력의 상회전 ▣ UPS ❏ UPS (무정전 전원 장치) 축전지, 정류 장치와 역변환 장치로 구성 되어있으며 선로의 정전이나 입력 전원에 이상 상태가 발생하였을 경우에도 정상적으로 전력을 부 하측에 공급하는 설비 ❏ UPS 간이 설비도 상용전원 A.C AVR --- (무접점) 절체스위치 A.C 부하 | | D.C | 절체스위치 --- 컨버터 --- 인버터 | | 발전기 (또는비상전원) 축전지 -평상시에는 AC를 컨버터로써 DC로 변환하고, 인버터에 의하여 안정 된 AC로 역변환하여 부하에 전력 공급. 정전시 축전지가 방전. ▣ 축전지 설비 ❏ 축전지 설비의 구성요소 (축제보충) 축전지, 충전장치, 보안장치, 제어장치 ❏ 알칼리 축전지의 특성 장점 (기계충 온수방) - 5 - -수명이 길다 (납축전지의 3 ~ 4배) -진동과 충격에(기계적강도) 강하다 -충, 방전 특성이 양호 하다. -방전시 전압 변동이 작다. -사용 온도 범위가 넓다( 온도특성이 양호하다) 단점 -가격이 비싸다. -납축전지보다 공칭 전압이 낮다 ❏ 축전지 충전 방식 세.균.보.급.부. 세류충전 : 자기 방전량만을 항시 충전하는 부동 충전 방식의 일종 균등충전 : 1~3개월마다 1회씩 정전압으로 10~12시간 충전 보통충전 : 필요할 때마다 표준 시간율로 소정의 충전 급속충전 : 보통 전류의 2~3배의 전류로 충전 부동충전 : 축전지의 자기 방전을 보충함과 동시에 상용 부하에 대한 전력 공급은 충전기가 부담하도록 하되 충전기가 부담하기 어려운 일 시적인 대전류 부하는 축전지가 부담하게 하는 방식 ❏ 축전지 용량 - C = 1L [K 1 I 1+K 2 (I 2-I 1 )+⋯+K n(I n-I n - 1 )] C: 축전지 용량 (25[℃]일 때) [Ah] L: 보수율(경년 용량 저하율 일반적으로 0.8) K: 전류 환산시간 I: 방전 전류 [A] 연축전지 알칼리축전지 공칭전압 2.0 V/Cell 1.2 V/Cell 전기적강도 약 강 수명 짧다 길다 공칭용량 10Ah 5Ah - CS형 : 2.15 V/Cell (축전지) - HS형 :2.18 V/Cell (UPS) ❏ 설페이션 현상의 원인 (방치방전 불충전)(방불방) -방전 상태에서 장시간 방치하는 경우 -방전 전류가 대단히 큰 경우 -불충분한 충전을 반복하는 경우 현상 (극비충전) -극판이 회백색으로 변하고 극판이 휘어진다. -충전시 전해액의 온도 상승이 크고 다량의 수소가스가 발생한다. -비중이 저하되고 충전용량이 감소한다. ❏ 축전기의 과방전 및 방치상태, 가벼운 설패이션 현상등이 생겼을 때 기능 회복을 위해 실시하는 충전 방식은? 회복 충전 ❏ 연축전지의 다음과 같은 현상일때 추정원인 -전 셀의 전압 불균일이 크고 비중이 낮다 (원인 : 충전부족으로 장시간 방치한 경우) -전 셀의 비중이 높다 (원인 : 증류수가 부족한경우)->표준 농도묽은 황상 보충 -전해액 변색, 충전하지 않고 그냥 두어도 다량으로 가스발생 (원인 : 전해액 불순물 혼입) -전해액의 감소가 빠르다 (원인 :충전전압이 높다, 실온이 높다) -연 축전지 설비의 초기에 단전지 전압의 비중이 저하되고, 전압계가 역전 ( 축전지의 역접속 ) -충전장치 고장, 과충전, 액면 저하로 인한 극판 노출, 교류분 전류의 유입과대등의 원인에 의한 현상은? ( 축전지의 현저한 온도상승 및 소손 ) ❏ 예비전원 설비가 구비하여야 할 조건 4가지 예비군 복장을 한 경비가 경.비.신.조.를 암기하고 있다. 경제적일 것 비상용 부하에 적합한 전원설비 일 것 신뢰도가 높을 것 조작,취급,운전이 쉬울 것 ❏ 예비 전원으로 시설하는 고압 발전기에서 부하에 이르는 전로에는 발 전기의 가까운 곳에 반드시 시설되어야 할 것들이 4 가지 있다. 이것들 을 쓰고 이것들의 시설 기준(방법or유의점)을 설명하시오.(과전류개폐 압 류) 개폐기, 과전류차단기, 전압계, 전류계 시설 방법 -각 극에 개폐기 및 과전류 차단기를 설치 할 것. -전압계는 각 상의 전압을 읽을 수 있도록 시설할 것. -전류계는 각 선의 전류를 읽을 수 있도록 시설 할 것. ❏ 배선설계에 있어서 분기과전류 차단기의 정격전류에 따른 분기회로의 종류 7가지 -15A 분기회로, 20A 분기회로, 20A 배선용 차단기 분기회로, 30A 분 기회로, 40A 분기회로, 50A 분기회로, 50A를 초과하는 분기회로 2.5 보호 설비 ▣ 개폐기 ❏ 단로기가 단로할 수 있는 전류 -무부하시 충전 전류, 변압기 여자전류 ❏ 차단기 (CB) -유진가자공~ㅋ 유입차단기OCB - 고압 이상에 사용 진공차단기VCB - 고압 이상에 사용 가스차단기GCB - 고압 이상에 사용( SF 6 ) 자기차단기MBB 공기차단기ABB - 고압 이상에 사용 ❏ 용어 -뱅크 : 전로에 접속된 변압기 또는 콘덴서의 결선상 단위 -수구 : 소켓, 콘센트 등의 총칭 -한류 퓨즈 : 단락 전류를 신속히 차단하며 또한 흐르는 단락 전류의 값을 제한하는 성질을 가진 퓨즈 -접촉 전압 : 지락이 발생된 전기기기 기구의 금속제외함 등에 인축이 닿을 때 인체에 가해지는 전압 -정격 차단 용량 정격 차단용량[MVA]= 3×정격전압[kV]×정격차단전류[kA] -단락 용량 계산 - %Z = ZP 10V 2 [%] I S= 100 %Z I n[A] P S= 100 %Z P n[kVA] %Z : 퍼센트 임피던스 I S : 단락전류 I n : 정격전류 P S : 단락용량 P n : 기준용량 -BIL (기준 충격 절연 강도) Basic Impulse Insulation Level BIL=5 ×절연계급+50[kV] 절연계급 = 공칭전압 1.1 정격전압 = 공칭전압× 1.2 1.1 -정격 차단 전류 : 규정된 회로 조건하에서 규정값의 표준 동작 책무 및 동작 상태를 수행 할 수 있는 차단 전류의 한도를 말하며 교류 전 류 실효값 -정격 단시간 전류 : 규정된 회로 조건하에서 1초 동안 차단기에 흘려 도 차단기에 이상이 생기지 않는 전류 -표준 동작 책무 : 차단기가 계통에 사용될 때 차단-투입-차단의 동 작을 반복하게 되는데 그 시간 간격을 나타낸 일련의 동작을 규정한 것 ❏ 차단기의 트립 방식 (콘서트.직전.과.부) 콘덴서 트립 방식 -충전된 콘덴서의 에너지에 의하여 트립되는 방식 직류 전압 트립 방식 -별도로 설치된 축전지등의 제어용 직류 전원의 에너지에 의하여 트립 되는 방식 과전류 트립 방식 -차단기의 주회로에 접속된 변류기의 2차 전류에 의하여 차단기가 트 립되는 방식 부족 전압 트립 방식 -부족 전압 트립 장치에 인가되어 있는 전압의 저하에 의하여 차단기 가 트립되는 방식 ❏ 과전류 차단기 시설제한 개소 -접지 공사의 접지선 -다선식 전로의 중성선 -저압 가공 전선로의 접지측 전선 ❏ SF 6 -> 가스절연개폐기(GIS)에 사용 SF.영화에서 소.가열무.보고 안.절.부.절. SF육불화황 특징 소호능력 뛰어남 열전도성 뛰어남 무색무취무해 안정성 뛰어남 절연내력 높다 (공기의 2~3배) 부불화성, 화재 위험낮다 절연회복 빠르다 ❏ 특고압 수전 설비에 설치된 차단기. 수전설비의 부하에 콘덴서가 많 이 설치되어 있어 재점호가 발생하지 않는 차단기를 설치. -> 가스차단 기(GCB), 진공차단기(VCB) - 6 - ❏ 전력 퓨즈 -기능 부하전류를 안전하게 흐르게 함 일정치 이상의 과전류 차단하여 기기보호 -파워 퓨즈 성능 : 용단 특성, 전차단 특성, 단시간 허용특성 퓨정.정.차.장의 고.릴.라에게 소.가.소. 제.동.비.결.이. 뭔지 물었다 구 입 시 고 려 사 항 정.차.장.에 정격전압 정격전류 정격차단전류 사용장소 장 점 단 점 고.릴.라에게 소.가.소. 고속도 차단 릴레이, 변성기가 필요없다 소형,경량이다. 가격이 저렴하다 소형으로큰차단용량 재.동.비.결.이 재투입이 불가능하다. 동작시간, 전류특성을 자유로이 조정 할 수 없다. 비보호영역이 있다. 과도전류에 용단되기 쉽고 결상을 일으 킬 우려가 있다 차단시 이상전압이 발생 -DF-S형 큐비클의 주차단 장치로서 어떤 종류의 전력퓨즈와 무엇을 조 합한 것인가? -전력퓨즈의 종류:한류형 퓨즈 -조합하여 설치하는 것:고압 개폐기 ▣ 보호 계전기 ❏ 단락 보호용 계전기 -과전류 계전기(OCR) : 일정값 이상의 전류가 흘렀을 때 동작 -과전압 계전기(OVR) : 일정값 이상의 전압이 걸렸을 때 동작 -저전압 계전기(UVR) : 일정값 이하의 전압에서 과전류 방지 -단락 방향 계전기(DOCR, DSR) : 어느 일정한 방향으로 일정값 이상 의 단락 전류가 흘렀을 경우 동작 -선택 단락 계전기(SSR) : 병행 2회선 송전 선로에서 고장 회선을 선 택 차단 -거리 계전기(ZR) : 계전기가 설치된 위치로부터 고장점 까지의 전기 적 거리에 비례하여 한시 동작 ❏ 지락 보호 계전기 종류 3가지 -과전류 지락 계전기(OCGR) : 과전류 계전기의 동작 전류를 특별히 작게 한 것 -방향 지락 계전기(DGR) : 과전류 지락 계전기에 방향성을 준 것 -선택 지락 계전기(SGR) : 선택 단락 계전기의 동작 전류를 특별히 작 게 한 것 ❏ 변압기를 전력계통에 투입할 때 여자 돌입 전류에 의한 차동 계전기 의 오동작을 방지하기 위하여 이용되는 차동 계전기의 종류(방식)를 쓰 시오. (고조파~ 비대칭 감도) (감비고) 감도 저하법, 비대칭파 저지법, 고조파 억제법 ❏ 자가용 전기설비에 발전시설 구비시 설치되어야 할 계전기 과전류계전기, 주파수계전기, 부족전압계전기, 비율차동계전기 과전압계전기 ❏ 디지털형계전기의 장점 5가지(고동 진고장) -동작 속도가 빠르다 -고빈도 사용에 견디며, 수명이 길다 -고정밀도로서 동작시간, 감도에 분산이 적다. -진동, 충격에 대한 불량 동작의 우려가 없다 -장치의 소형화가 가능하다. ❏ 제어기구 번호 51 : 과전류 계전기 59 : 과전압 계전기 27 : 부족전압 계전기 64 : 지락 과전압계전기 87 : 전류 차동계전기 87B : 모선 보호 차동계전기 87G : 발전기용 차동계전기 87T : 주변압기 차동계전기 ▣ 접지공사 ❏ 중요 접지개소 기.침.이(일). 옥.케. 피뢰기 접지 피뢰침 접지 일반기기 및 제어반 외함 접지 옥외 철구 및 경계책 접지 케이블 실드선 접지 ❏ 용어 -접지식 전로 : 전선과 대지 사이의 전압 -비접지식 전로 : 전선과 그 전선 중의 임의의 다른 전선 사이의 전압 ❏ 배전용 변전소에 접지공사를 하고자 한다. 접지의 목적을 3가지로 요 약 설명하고 중요 접지 개소를 5개소는? 1) 접지의 목적 (감기보호) ① 감전 방지:기기의 절연 열화나 손상 등으로 누전이 발생하면 전류가 접지선으로 흘러 기기의 대지 전위 상승이 억제 되고, 인체의 감전 위 험이 줄어들게 된다. ② 기기의 손상 방지: 뇌전류 또는 고,저압 혼촉 등에 의하여 침입하는 고전압을 접지선을 통해 대지로 흘려 보내 기기의 손상을 방지 할 수 있다. ③ 보호 계전기의 확실한 동작: 지락 사고시에 일정 크기 이상의 지락 전류가 흐르기 때문에 지락계전기 등의 동작을 확실하게 할 수 있다. ▣ 누전 차단기 및 전로의 절연 ❏ 접지공사에서 접지저항을 경감시키는 5가지 방법 -접지극 길이를 길게 -접지극을 병렬 접속 -심타공법 사용 -접지저항 저감제 사용 -접지봉의 매설깊이를 깊게 ❏ 공용접지 (장단점 3개씩) -장점 -합성저항의 저감효과 -접지극의 신뢰도 향상 -접지극 수량 감소 -접지계통 단순화 -단점 -이상전압 발생시 유기전압 상승 -다른 기기 계통으로부터의 사고파급 -피뢰침용과 공용하므로 뇌서지 피해 2.6 제어 및 계측설비 (노트 참고) ❏ 전력계가 구비해야할 5가지 과.부.주.기.내. 과부하 내량이 클것 부하특성이 좋을것 주파수 보상이 있을것 기계적으로 견고할것 내부 손실이 적을것 ❏ 적산 전력계의 잠동 현상 무부하 상태에서 정격 주파수 및 정격 전압 110%를 인가하여 계기의 원판이 1회전 이상 회전하는 현상 방지 대책 -원판에 작은 구멍을 뚫는다. -원판에 작은 철편을 붙인다. ▣ 계기용 변성기 ❏ 영상변류기 (ZCT) -지락 사고시 영상전류를 검출하여 차단기를 차단 +지락계전기(GR):3상3선식 수전설비에 시설할 때 ZCT와 단짝 3. 전기설비의 운용관리, 유지보수 및 시험점검 3.1 재해방지 및 안전관리 ▣ 피뢰 설비 ❏ 구성 요소 -직렬갭 : 속류를 차단 -특성 요소 : 속류를 제한 ❏ 구비 조건 제 방이 낮아서(↓) / 속 상 하다(↑) 제한 전압이 낮을 것 충격 방전 개시 전압이 낮을 것 - 7 - 속류 차단 능력이 클것 상용 주파 방전 개시 전압이 높을 것 ※ 충격파 방전 개시 전압 : 피뢰기 단자간에 충격 전압을 인가하였을 경우 방전을 개시하는 전압 ❏ 설치 장소 변 발 특 가 변전소 인입 및 인출구 발전소 인출구 특별고압 수용가의 인입구 가공전선로와 지중전선로가 만나는 곳 ❏ 피뢰 방식 종류 3가지 피.돌.이. 용.수.독. 돌침방식 케이지 방식 용마루위 도체 방식 수평 도체방식 독립 가공 지선 방식 ❏ 갭레스 피뢰기 -ZnO를 특성 요소로 사용하여 직렬갭을 없앤 구조 개.나 소.나 자.주 변.싼다 직렬갭 없으므로 소형화, 경량화 가능 속류 없어서 빈번한 작동에도 잘 견딤 속류에 다른 특성의 변화가 작다 ▣ 피뢰침 설비 ❏ 피뢰침 설비의 구성 (돌피접지) -돌침부 : 뇌격을 흡인하여 피보호물을 보호 -피뢰 도선 : 뇌전류를 접지 전극으로 전달 -접지 전극 : 뇌전류를 대지로 방류 ❏ 전기에 대한 재해를 3가지로 크게 대별하고, 이들의 각 재해를 구체 적으로 분류하면 어떤 재해가 있는지 구분하여 설명하시오. ( 16점 ) ① 전기재해 (전재감전아전) -감전 : (전력에 의한 실신, 전류 발열작용에 의한 체온 상승으로 인한 사망) -전기화재 : 전기 설비의 손괴 및 기능 일시 정지 -아크의 복사열 등에 의한 화상 -전기설비의 손괴 및 기능 일시정지 ② 정전기 재해 (정감설정) -감전 : (전격에 의한 불쾌감, 감전에 의한 2차 장해) 재해 -설비 기능 저하 (정전기에 의한 흡인작용으로 생산 장해) -정전기 화재 (불꽃 방전에 의한 화재) ③ 낙뢰 재해 (낙뢰물감) -감전 (뇌전류에 의한 실신 사망) -낙뢰 화재 -물체 손괴 (낙뢰에 의한 전기 설비 및 물체 파괴) 3.2 시험 및 검사 (노트 참고) ❏ 변압기의 효율이 떨어지는 경우 3 가지 (역경부하) 역률 저하, 경부하 운전, 부하 변동이 심한 경우 ❏ 대용량 변압기 보호장치 5가지 대변.유.방.브.비.충격 (대변을 유방에 브비다니 충격적이다) 대용량변압기 보호, 감시 변압기보호장치 유온계 방압장치 브흐홀쯔계전기 비율차동계전기 충격압력계전기 ❏ 4개의 측정탐침을 지표면에 일직선상에 등거리로 박아서 측정 장비 내에서 저주파 전류를 탐침을 통해 대지에 흘려보내어 대지 저항률을 측 정 -> 워너의 4전극법 3.3 계측 및 사고요인 파악 ▣ 고장점 탐지법 ❏ 지중 케이블 고장점 탐지법 -Murray loop법 : 1선 지락 사고 및 선간 단락 사고시 측정 -펄스 측정법 : 3선 단락 및 지락 사고시 측정 -정전 브리지법 : 단선 사고시 측정 ❏ 저항 측정 방법 -ck=더블(캘빈소총) (굵으니까 더블, 캘빈은 비싸서 못입으니까 나전선) 굵은나전선저항, -> 캘빈더블브리지 -수천옴 가는전선R -> 휘이스톤 브리지 (수천옴, 돌은 저항이 크니까 스톤) -(전해액저항) -> 콜라우시 브리지 액체는 콜라 -(옥내전등선절연R) -> 메거 (전등선에 메기) -검류계의 내부저항 : 휘이스톤 브리지법 3.4 유지보수관리 및 계획수립 ❏ 역률 -피상 전력에 대한 유효 전력의 비 -전압과 전류 사이의 위상차의 정현값 -역률 개선 원리 : 콘덴서에 의해 진상 무효분의 전류를 공급함으로써 유도성 부하의 지상 무효 전류를 감소시켜 역률 개선 - Q C=P( tan θ 1- tan θ 2 ) -총전력[kVA] 유효전력[kW] 무효전력[kVar] ❏ 역률 개선의 효과 -전력 손실 경감 -전압 강하의 감소 -설비 용량의 여유 증가 -전기 요금 감소 ❏ 전력용 콘덴서 (SC) -부하와 병렬로 접속시켜 역률개선으로 목적 -고압, 특고압 진상용 콘덴서 관련 방전 장치는 (5초)이내에 (50V)로 저하 -방전코일(DC, DSC) : 콘덴서에 축적된 잔류 전하를 방전하여 감전 사고 방지. 선로에 재투입시 콘덴서에 걸리는 과전압 방지 -직렬리액터(SR) : 대용량의 콘덴서를 설치하면 고주파 전류가 흘러 파형이 일그러지므로 파형을 개선(제5고조파 제거) 5wL = 1 5wC → wL = 1 25 × 1wC = 0.04 × 1wC -이론상:콘덴서용량의 4% -실제상:4%+2%(여유) ❏ 콘덴서 설비의 주요 사고 원인 3가지 (배모소-배못써) -콘덴서 설비 내의 배선 단락 -콘덴서 설비의 모선 단락 및 지락 -콘덴서 소체 파괴 및 층간 절연 파괴 ❏ 역률 과보상시 발생하는 현상 역.단.계 역률의 저하 및 손실의 증가 단자전압 상승 계전기 오동작 ❏ 진상콘덴서 설비의 보호장치에 사용되는 계전기 3가지 -과전압계전기(OVR) -과전류계전기(OCR) -저전압계전기(UVR) ---------------------------------------------- ▣ 검사 ❏ 변압기 설비 완료 후 검사항목 ❏ 변전설비에서 차단기 사용전 검사항목을 전기설비검사업무처리 지침 에 의거 아는대로 쓰시오. ❏ 변전설비에서 변압기 사용전 검사항목을 전기설비검사업무처리 지침 에 의거 아는대로 쓰시오. ①외관검사 ②접지저항측정 ③절연저항측정 ④절연내력측정 ⑤보호장치설치 및 동작상태 ❏ 자가용 전기설비의 중요 검사 사항 (3절 2계외접) -절연 저항 시험, -접지 저항 시험, -절연 내력 시험 -계전기 동작 시험, -외관 검사, -계측 장치설치 상태 검사 -절연유 내압 시험 및 산가 측정 ❏ 발전소 및 변전소 모선 보호 방식 -전류 차동 계전 방식 : 154kV 및 345kV 송전선로의 주보호로 사용. 자기구간 고장에 대해 100% 감시가 가능. 선로양단의 전류값을 비교 하여 내부고장과 외부고장을 판단. - 8 - -전압 차동 계전 방식 : 154kV 단모선 보호 및 345kV 모선보호에 적 용. 고임피던스형 전압계전기를 사용하는 방식. -위상 비교 계전 방식 : 보호구간 양단의 위상을 비교. (양단이 동상 : 내부고장. 양단이 역상 : 외부고장) -방향 비교 계전 방식 ❏ 변압기 냉각 방식 -OA (유입자냉식), FA(유입풍냉식), OW(유입수냉식), FOA(송유풍냉 식), FOW(송유수냉식) ❏ 주상변압기 설치 전 필수검사항목 5가지 아버지(부)는 MT가서 유명해 졌다. 부싱의 손상유무(외관상태) 절연저항(Megger로 측정) Tap changer의 위치(1차와 2차의 전압비) 절연유 상태 변압기 명판확인 ▣ 기타 ❏ 방폭구조의 종류 내압방폭구조, 유입방폭구조, 안전증가방폭구조 본질안전방폭구조, 특수방폭구조 ❏ 단락전류 단.전.차. 보호.하고. 하.직.하라 단락전류 계산하는 이유? 기기에 가해지는 전자력 측정 차단기 차단용량 결정 보호계전기의 정정 ->수전설비에 있어서 계통의 각 점에 사고시 흐르는 단락 전류의 값을 정확하게 파악하는 것이 수전설비의 보호방식을 검토하는데 아주 중 요 ❏ 단락용량 경감대책 고임피던스 기기 채택 한류리액터 설치 직류연계 모선계통을 분리 운용 계통 전압 격상 고장 전류 제한기 사용 ❏ 서지 흡수기 설치목적 : 선로에서 발생할수 있는 개폐서지, 순간과도 전압등의 이상전압이 2차 기기에 악영향을 주는것을 막기위해 설치. 대부분 큐비클 내장설치 되 어 변압기나 기기계통을 보호. ❏ 일반용 전기설비 및 자가용 전기설비에 있어서의 과전류 종류 2가지 와 정의 -과부하전류 : 기기또는 전선의 손상 방지상 자동차단을 필요로 하는 전류 -단락전류 : 전선로가 임피던가 적은 상태로 접촉되었을 경우, 그 부분 을 흐르는 큰 전류 ❏ 무접접 릴레이에 비교할 때 전자 릴레이 장단점 5가지 장점 -싸다 -온도특성이 좋음 -과부하내량이 큼 -전기적 잡음없이 입출력 분리 가능 - 부하가 큰 출력 인출 단점 -소형화 한계 -충격에 약함 -소비전력이 큼 -응답 속도 느림 -접촉부 수명 짧음 ❏ 옥내 저압 배선에서 시설 장소의 조건에 관계없이 한가지 배선방법으 로 배선하고자 할 때, 옥내에는 건조한 장소, 습기진 장소, 노출배선 장 소, 은폐배선을 하여야 할 장소, 점검이 불가능한 장소 등으로 되어 있 다고 한다면 적용가능한 배선 방법은? -금속관 배선, 합성수지관 배선, 2종 가요 전선관, 3종 및 4종 클로로 프렌 캡타이어 케이블 ❏ 배전선 전압 조정 방법 -자동 전압 조정기 -직렬 콘덴서 -병렬 콘덴서 ❏ 케이블 용도 옥내 옥외 400[V] 이상 400[V] 이상 400[V] 이상 400[V] 이상 비닐 캡타이어 케이블 △ X △ X 2종 클로로프렌 켑타이어 케이블 △ X △ X 클로로프렌 설폰화 폴리에틸렌 캡타이어 케이블 △ X △ X 고무 캡타이어 케이블 △ X X X 3종 및 4종 클로로프렌 켑타이어 케이블 ○ ○ ○ ○ 클로로프렌 설폰화 폴리에틸렌 캡타이어 케이블 ○ ○ ○ ○ 고무 캡타이어 케이블 ○ ○ X X ❏ 배선공사 배선방법 노출장소 은폐장소 점검가능 점검불가 건조 습기 건조 습기 건조 습기 애자사용공사 ○ ○ ○ ○ X X 금속관 배선 ○ ○ ○ ○ ○ ○ 합성수지관배선 ○ ○ ○ ○ ○ ○ ❏ 전력개폐장치의 정상전류와 이상전류시의 통전, 개-폐 등의 가능유무 를 빈칸에 표시하시오. 단, ○ :가능 △ : 때에 따라 가능 X : 불가능 기구명칭 정상전류 이상전류 통전 개 폐 통전 투입 차단 차단기 ○ ○ ○ ○ ○ ○ 퓨 즈 ○ X X X X ○ 단로기 ○ △ X ○ X X 개폐기 ○ ○ ○ ○ △ X ❏ 개폐기별 용도 능력 기능 회로분리 사고차단 무부하 부하 과부하 단락 퓨 즈 ○ ○ 차단기 ○ ○ ○ ○ 개폐기 ○ ○ ○ 단로기 ○ 전자접촉기 ○ ○ ○ ❏ DS, CB, LA 정격 공칭전압 [KV] DS,CB [KV] LA [KV] BIL (기준충격절연강도) 345 362 288 1300 154 170 144 750 66 72.5 72 350 22 25.8 24 150 22.9 21 6.6 7.2 - 60 3.3 3.6 - - ❏ 누전차단기 설치 기계기구의 시설장소 전로의대지전압 옥내 옥측 옥외 물기 있는 장소 건조한 장소 습기가 많은장소 우선내 우선외 150[V]이하 X X X □ □ ○ 150[V]초과 300[V]이하 △ ○ X ○ ○ ○ - 1 - ● 수변전설비 기계기구의 약호 및 기능(역할) 또는 용도(목적) • DS(단로기) : (기능) 무부하 전로개폐 (용도) 고장 수리 및 점검 시 전로 분리 • LA(피뢰기) : 외부 이상전압을 대지로 방류시키고 그 속류 를 차단한다. • PT(계기용변압기) : (기능)고전압을 저 전압으로 변압하여 (용도)계전기나 계측기에 전원공급 • CT(계기용 변류기) : (기능)대 전류를 소 전류로 변류하여 (용도)계전기나 계측기에 전원공급 • CB(차단기) : 부하전류의 개폐 및 고장전류를 차단한다. • TC(트립 코일) : 과부하, 단락, 지락 등 전로고장 시 여자 되어 차단기 개로시킨다. • OCR(과전류 계전기) : 과부하, 단락 시 동작하여 트립코일 여자 시켜 차단기 개로 시킨다. • GR(지락 계전기) : 지락 사고 시 지락전류에 의해 동작 • MOF(계기용 변압변류기) : 수용가의 전력사용량을 계량 하 기 위해 PT와 CT를 하나의 함에 내장한 것으로 최대수요 전력량계(DM)와무효전력량계(VARH)에 전달해주는 장치 ☞ 주의할 것 ․ WH - 적산전력량계(적산전력계 아니다) ․ DM - 최대 수요전력량계 ․ VAR - 무효전력계 ․ VARH - 무효전력량계 • COS(컷아웃스위치) : 무부하시 전로개폐 및 고장전류 차단 • PF(전력퓨즈) : 설비의 과부하 시 또는 단락사고 시 사고 전류 차단 (즉 이상전류로부터 기기보호) • ASS(자동고장구분계폐기) : 과부하시 단락전류를 자동으로 구분할 수 있고 돌입전류 억제 기능을 가지고 있다. • INT S/W : 과부하시 단락전류를 자동으로 구분할 수 없고 수동조작만 가능하며 돌입전류 억제 기능을 갖 고 있지 않으며, 용량 300[kVA]이하에서 ASS 대신에 주로 사용하고 있다 • 개폐기 : 전동기의 기동정지 • ZCT(영상변류기)[+GR] : 지락사고 시 영상전류 검출 ● 중요 계전기 기구 번호[U(OT)SOCOODR] 27 UVR (부족전압계전기) : 부족전압이 아니라 상시전원 정전 시 동작 47 OPR (결상계전기) : 3상중 1상 단선사고시 동작 49 THR (열동계전기) : 과부하시 전동기보호 (단락사고시는 동작 안하고, 단락사고는 MCB가 보호한다) 50 SGR (선택지락계전기) : 다회선 배전선로에서 지락사고시 지락회선을 선택 차단한다 51 OCR (과전류계전기)( 51G OCGR 지락과전류계전기) : 정정값 이상의 전류가 흐르면 동작 52 CB (교류차단기) 59 OVR (과전압계전기) 64 OVGR (지락과전압계전기)(+GPT가 한세트다) 67 DGR (방향지락계전기) 87 RDF (비율차동계전기)-내부고장 검출보호 (87T-주 변압기 보호용 87G-주 발전기 보호용) ● 수변전 설비 참고 ① 전력퓨즈는 6.6[KV]이상에 사용 ② 특고수전설비결선도에서 PF대신 자동고장구분개폐기 (7,000[KVA]초과시에는 Sectionalizer)를 사용할 수 있으 며 66[KV]이상은 LS를 사용하여야 한다 ③ 특고수전설비결선도에서 차단기의 트립전원은 직류(DC) 또는 콘덴서방식(CTD)이 바람직하며 66[KV]이상의 수전 설비에는 직류(DC)이어야 한다 ④ 22.9(KV-Y) 1000[KVA]이하인 경우에는 간이수전설비결 선도에 의할 수 있다. ⑤ 특고간이수전설비결선도에서 ㉠ 300[KVA]이하의 경우에는 자동고장구분개폐기 대신 INT S/W를 사용할 수 있다 ㉡ 300[KVA]이하인 경우 PF 대신 COS(비대칭 차단전류 10[KA])를 사용할 수 있다. ㉢ 22.9[KV-Y]용의 LA는 Disconnector(또는 Isolator)붙 임형을 사용하여야 한다. ● 부등율 • 부하율 • 수용율 관계 • 변압기용량[KVA]≥ 합성최대수용전력 = 개별부하의 최대수용 전력의 합계/부등율 = 설비용량[KVA]×수용율/부등율 <부등율>(91-2)(98-35)(03-31) • 부등율이란[전소동]-전력소비기기를 동시에 사용하는 정도 • 부등율이 크다는 의미는 공급설비가 유효하게 사용되고 있 다는 것이고 경제성은 높아진다. <부하율> • 부하율=평균수용전력[kw]/합성최대수용전력[kw]×100[%] • 부하율이란[전소유]-전력소비기기를 유효하게사용하는 정도 또는 최대전력에 대한 평균전력의 비를 백분율로 나타낸 값 • 부하율이 적다는 의미는(95-11) ① 공급 설비를 유용하게 사용하지 못한다. ② 평균 수요전력과 최대 수요전력과의 차가 커지게 되므로 부하설비의 가동률이 저하된다. <수용율> • 수용율=최대수용전력[kw]/총부하설비용량[kw]×100[%] • 수용율이란 수용설비가 동시에 사용되는 정도 ● 연축전지의 고장에 따른 현상의 추정원인?(현상⇒원인) 1) 초기 고장 : ① 전 셀의 전압 불균형이 크고 비중이 낮다. ⇒사용개시시의 충전 부족 2) 우발 고장 : ① 전(全)셀의 전압 불균형이 크고 비중이 낮다. ⇒충전부족으로 장시간 방치 한 경우 ② 전 셀의 비중이 높다 ⇒증류수가 부족한 경우(액면저하로 극판이 노출된다) ③ 전해액의 감소가 빠르다. ⇒충전전압이 높고 실온이 높을 경우 ④ 전해액의 변색, 충전하지 않고 방치 중에도 다량의 가스가 발생⇒전해액 불순물 혼입 cf) 만약 알칼리축전인 경우는 전압강하, 용량감퇴 ⑤ 단전지 전압의 비중이 저하되고, 전압계가 역전하였다 ⇒축전지의 역접속(99-49) ⑥ 축전지의 현저한 온도상승 또는 소손 ⇒충전장치 고장, 과충전, 액면저하로 인한 극판노출, 교류분 전류의 유입(99-49) ⑦ 설페이션현상 ⇒충전이 부족할 때 극판에 발생하는 현상 ⑴ 극판이 백색으로 되거나 백색반점이 생긴다 - 2 - ⇒방전상태에서 장시간 방치한 경우 ⑵ 비중이 저하하고 충전용량이 감소한다. ⇒방전 전류가 대단히 큰 경우 ⑶ 충전시 전압상승이 빠르고 다량으로 가스가 발생한다. ⇒불충분한 충전을 반복하는 경우 ● 축전지의 충전방식[세균보급 부](95-24) (축전지 : 충전장치에 의해 변화된 직류전원을 저장) ① 세류충전 ② 균등충전 : 각 전해조에서 일어나는 전위차를 보정하기 위 하여 1~3개월 마다 1회씩 정전압으로 10~12시간 충전하 여 각 전해조의 용량을 균일화하기 위한 방식 ③ 보통충전 ④ 급속충전 ⑤ 부동충전 : 축전지의 자기방전을 보충함과 동시에 상용부 하에 대한 전력공급은 충전기가 부담하도록 하되 충전기가 부담하기 어려운 일시적인 대전류부하는 축전지로 하여금 부담하게 하는 방식 (상시부하는 충전기가 부담하고 일시적인 대전류는 축전지 가 부담한다) ● 알칼리축전지의 장단점?[진수충방사] [연단가] • 장 점 ① 진동과 충격에 강하다 ② 수명이 길다( 연 축전지의 3~4배) ③ 충 ․ 방전 특성이 양호하다. ④ 방전 시 전압변동이 적다 ⑤ 사용온도 범위가 넓다. • 단 점 ① 연축전지보다 공칭전압이 낮다.(연-10 알-5) ② 단자전압 저하가 심하다 ③ 가격이 비싸다 ● 축전지 설비의 구성요소[축제보충] : 축전지, 제어장치, 보안장치, 충전장치 ● 단락시험 및 무부하시험(개방시험) 회로(그림으로 이해) [① 임2단정 ② 임/1 ③ 동1 ④ 철2] ① 임피던스전압 : 2차측을 단락 시키고 슬라이닥스를 서서히 조정하여 전류계 지시 값을 보고 단락전류가 정격전류와 같게 되었을 때의 전압을 말한다. ② %임피던스 : 1차 전압에 대한 임피던스 전압을 백분율로 나타낸 값을 말한다. ③ 동손 : 이때 1차측 입력(전력계지시)을 임피던스와트 즉 동손이라 한다. ④ 철손 : 2차측을 개방하고 슬라이닥스를 서서히 조정하여 2차 정격전압을 240(V)로 한 상태에서 전력계지시 가 무부하손(철손)이다. ⇒ 변압기 효율 구하는 방법 설명 단락시험에서 동손을 구하고 무부하 시험에서 철손을 구하여 효율=출력/입력(출력+손실[동손+철손]) 식에 의해 구한다. ⇒ Іs=100/%Z×ІN 에서 ① %임피던스가 작으면 단락전류는 커지고 ② %임피던스가 크면 전압변동이 커진다. ● 주상변압기의 무부하시험(03-13) • 유도전압조정기+(주파수계) • 2차측은 (개방)상태에서 시험한다 • 유도전압조정기의 핸들을 서서히 돌려 전압계의 지시값이 1 차정격전압이 되었을때 전력계가 지시하는 값은(철손) 이다 ※기준 : (92-5)(94-22)(00-36) △-제3고조파를 제거하여 기전력의 파형개선 (Іℓ=√3Іp) Y-중성점을 접지 할 수 있음으로 이상전압방지 (Vℓ=√3Vp) ● △-△ 결선방식의 장단점? • 장점 ① 기준 ② 1대가 고장이 나면 나머지 2대로 V결선하여 사용할 수 있 다 ③ 각 변압기의 선 전류가 상전류의 √3 배가 되어(Іℓ=√3Іp) 대전류에 적당하다. • 단점[중권각] ① 기준(중성점을 접지할 수 없음으로 지락전류의 검출이 곤란하다) ② 권수비가 다른 변압기를 결선하면 순환전류가 흐른다. ③ 각 상의 임피던스가 다를 경우 3상부하가 평형이 되어도 변압기의 부하전류는 불 평형이 된다. ● Y-△(=△-Y) 결선방식의 장단점? • 장점 ① 기준 ② 기준 ③ 1,2차중에 △결선이 있어 제3고조파의 장해가 적고 기전력 의 파형이 왜곡되지 않는다. ④ Y-△결선은 강압용으로 △-Y결선은 승압용으로 사용 수 있어서 송전계통에 융통성 있게 사용 된다. • 단점[중11] ① 중성점 접지로 인한 유도장해를 초래한다. ② 1차와 2차 선간전압사이에 30°의 위상차가 있다. ③ 1상에 고장이 생기면 전원공급이 불가능해 진다. cf) Y-△결선(정리노트에 그림) - 30°위상차 생기고→순환전류가 흘러→열이 발생한다. - Y 결선이 △ 결선보다 30°위상이 앞서고 - △ 결선이 Y 결선보다 30°위상이 늦다. ● V-V 결선방식의 장단점? • 장점 ① △-△결선에서 1대의 변압기 고장시 2대만으로도 3상부하 에 전력을 공급할 수 있다. ② 설치방법이 간단하고, 소용량이며 가격이 저렴하므로 3상 부하에 널리 이용된다. • 단점 ① 설비이용률이 86.6[%]로 저하된다. ② △결선에 비해 출력이 57.7[%]로 저하 된다. ③ 부하의 상태에 따라서 2차 단자 전압이 불평형이 될 수 있 다. ● 전력용콘덴서(기능-앞선 무효전력을 공급하여 부하측 역률 개선)와 함께 설치되는 방전코일과 직렬 리액터의 용도, 용 량 결정기준? • 방전코일 : ① 콘덴서에 축적된 잔류 전하를 방전시켜 잔류 전하로 인한 인체의 감전사고를 방지 ② 재투입 시 콘덴서에 걸리는 과전압을 방지 • 직렬리액터[직고] ① 용도 ⑴ 제 5 고조파를 제거하여 전압의 파형개선 - 3 - ⑵ 콘덴서 투입 시 돌입전류 방지 ⑶ 개폐 시 계통의 과전압억제 ⑷ 고조파 전류에 의한 계전기 오동작방지 ② 용량결정기준 : 제5고조파의 공진조건에 의해서 ⇒ 5wL=1/5wC에서 wL=1/25×1/wC=0.04×1/wC ⇒ 이론상-콘덴서 용량의 4[%] 실제상-콘덴서 용량의 6[%](2%여유) ※ 본선에 직접접속하고 전용의 개폐기, 퓨즈, 유입차단기 등을 시설해서는 안 된다. ● 경 부하 시 콘덴서가 과대 삽입되는 경우 결점[이계콘] (99-16) ① 이상전압(고전압)이 공급되므로 부하의 수명이 짧아진다. ② 계기 및 계전기에 충격을 주어 오 동작한다. ③ 콘덴서 전원 개폐 시 과전압에 의한 사고가 생긴다. ● 콘덴서설비의 주요사고원인[소설설](91-7) ① 콘덴서 소체 파괴 및 층간절연파괴 ② 콘덴서 설비의 모선단락 및 지락 ③ 콘덴서 설비내의 배선단락 ● 차단기 트립 전원방식(00-7)(05-15) ① 직류전압 트립방식 : 축전지 전원에 의한 트립 방식 (※최근 가장 많이 사용, 여러번 사용가능) ② 콘덴서 트립방식 : 축전지 전원이 없는 주회로에서 충전된 콘덴서의 에너지에 의해서 트립 되는 방식(1회용) ③ 과전류 트립방식 : 차단기의 주회로에 접속된 변류기 2차 전류에 의해서 트립시키는 방식 ④ 부족전압 트립방식 : 부족전압 트립 장치에 인가되어 있는 전압의 저하로 트립 되는 방식 ● 차단기 보호계전기 4요소[과부과지](06-3) 과전류, 부족전압, 과전압, 지락 ● 과전류차단기의 시설제한 개소 3 가지 [접다저](00-3) ① 접지공사의 접지선 ② 다선식 선로의 중성선 ③ 저압 가공전선로의 접지측 전선 ● 불평형 부하의 제한 ① 저압, 고압 및 특별고압수전의 3상3선식 또는 3상4선식에 서 불평형 부하의 한도는 단상접속부하로 계산하여 설비불 평형율이 30[%]이하로 하는 것을 원칙으로 한다. 다만 다 음 각 호의 경우에는 이 제한에 따르지 아니 할 수 있다 ㉠ 저압수전에서 전용변압기 등으로 수전하는 경우 ㉡ 특고및 고압수전에서는 100[KVA]이하의 단상부하인경우 ㉢ 특별고압 및 고압수전에서는 단상부하 용량의 최대와 최 소의 차가 100[KVA]이하인 경우 ㉣ 특별고압수전에서는 100[KVA]이하의 단상변압기 2대로 역V결선하는 경우 ② 저압으로서 단상 3선식은 40[%]를 초과 할 수 있다 ● 접지공사 • 제1종 접지공사[전계교계유](주의-변류기는 1종 아니다) ① 전력용 콘덴서 외함 ② 계기용변성기 외함 (특고압) ③ 교류차단기 외함 ④ 계기용변압기 (특고압) ⑤ 유입개폐기 외함 • 제2종 접지공사[변2 1중] ① 변압기 2차측 1단자 또는 중성점 • 제3종 접지공사[방 3계] ① 방식조치를 하지 않은 지중전선의 피복 금속체 ② 계기용변성기 외함(고압) (고압 몰드식형 MOF는 접지 안 해도 됨) ③ 계기용변압기(고압) ④ 계기용 변류기 2차측 ● 배전용 변전소 접지목적과 접지개소(90-3)(97-15) • 목적[감기보] ① 감전방지 : 기기의 절연열화나 손상 등으로 누전이 발생 하면 전류가 접지선으로 흘러 기기의 대지전위 상승이 억 제되고 인체의 감전 위험이 줄어들게 된다 ② 기기의 손상방지 : 뇌전류 또는 고 저압 혼촉 등에 의하여 침입하는 고전압을 접지선을 통해 대지로 흘러보내 기기의 손상을 방지 할 수 있다. ③ 보호계전기의 확실한 동작 : 지락사고 시에 일정크기 이상 의 지락 전류가 흐르기 때문에 지락계전기 등의 동작을 확실하게 할 수 있다. • 접지개소[피고저변피] ① 피뢰기 ② 고압, 특고압 기계기구의 철대의 외함 ③ 저압 금속제 외함 ④ 변압기 2차측 1단자 또는 중성선 ⑤ PT, CT 2차측 전로 ● 접지용구를 사용하여 접지하고자 할 때(96-48)(99-42) • 접지순서 : 대지에 먼저 연결한 후 선로에 연결 • 접지개소 : 선로측과 부하측 양측에 접지한다. • 긴급 시 단로기로 개폐 가능한 전류? ① 변압기 여자전류(지상)[변(태)여] ② 무부하 충전전류(진상)[무충] ● 전기용어 (98-5)(01-24) ① 뱅크 : 전로에 접속된 변압기 또는 콘덴서의 결선 상 단위 ② 수구(受口) : 소켓, 리셉터클, 콘센트 등의 총칭 ③ 한류퓨즈 : 단락전류를 신속히 차단하며 또한 흐르는 단락 전류의 값을 제한하는 성질을 가진 퓨즈 ④ 접촉전압 : 지락이 발생된 전기기기 기구의 금속제 외함등 에 인축이 닿을 때 인체에 가해지는 전압 ● 자가발전기 가까운 곳에 시설해야 할 것(03-15) ① 각 극에 개폐기 및 과전류차단기를 설치한다. ② 전압계 : 각 상에 설치한다. ③ 전류계 : 각 선에 설치한다. ● 발전기실 건물높이 결정 시 고려사항[유부](03-25) ① 발전기의 유지보수 용이 ② 발전기 부속설비(연료소출조, 소음기, 환기설비)의 높이 및 설치위치 ● 발전시설이 있는 수용가 구비 계전기[과부과비역](00-30) ① 과전류계전기 - 4 - ② 부족전압계전기 ③ 과전압계전기 ④ 비율차동계전기(200[KVA]이상 반드시 설치, 단 변압기인 경우 5000[KVA] 이상인 경우 설치) ⑤ 역전력계전기(반드시 들어가야 정답) ● 발전기의 병렬운전조건[추파윙크] ① 기전력의 주파수가 같을 것 ② 기전력의 파형이 같을 것 ③ 기전력의 위상이 같을 것 ④ 기전력의 크기가 같을 것 ● 단상변압기 병렬운전조건[극/정/저누/%임][상위](01-12) ① 각 변압기의 극성이 같을 것 ② 각 변압기의 정격전압(전압비)이 같을 것 ③ 각 변압기의 저항과 누설리액턴스 비가 같을 것 ④ 각 변압기의 %임피던스 강하가 같을 것 ▶ 3상인 경우 ⑤상회전방향이 같을 것⑥위상변위가 같을 것 ● 변압기 절연유 구비조건[냉절인응점] ① 냉각효과가 클 것 ② 절연내력이 클 것 ③ 인화점이 높을 것 ④ 응고점이 낮을 것 ⑤ 점도가 낮을 것 ● 계기용 변압기 1차측 및 2차측 퓨즈 부착여부 및 이유? ① 1차 측 - 부착 한다 PT의 고장이 선로에 파급되는 것을 방지하기 위해 ② 2차 측 -부착 한다 오결선, 단락사고로부터 PT보호 ● CT를 단락시키는 이유(00-40) : 2차측 절연보호 →개방시켜서는 안되는 이유 : 고전압 발생으로 인한 2차측 절연파괴로 소손된다 ● 단권변압기를 보통의 변압기와 비교한 장단점?(99-35) • 용도-① 승압 및 강압용 변압기 ② 초고압용 전력용 변압기 • 장점[전부동권] ① 전압변동이 적어진다. ② 부하용량이 등가용량에 비하여 커서 경제적이다. ③ 동손이 감소하여 효율이 좋아진다. ④ 권선량이 감소하여 중량이 감소한다. • 단점[누1] ① 누설임피던스가 적어 단락전류가 크다 ② 1차측에 이상전압이 발생시 2차 계통에 영향을 미친다. ●H종 건식 변압기를 유입변압기와 비교한 장점?[난소절절단] (99-13)(03-26)(05-41) ① 난연성 자기소화성으로 화재발생이나 연소의 우려가 적으 므로 안정성이 높다. ② 소형, 경량화 할 수 있다. ③ 절연에 대한 신뢰성이 높다.. ④ 절연유를 사용하지 않음으로 유지보수가 용이하다. ⑤ 단락 및 과부하 내량이 크다. ● 대용량 변압기의 이상이나 고장 등을 확인 또는 감시할 수 있는 변압기 보호장치는?[유비방브충](95-34) ① 유온계 ② 비율차동계전기 ③ 방압장치 ④ 브흐홀쯔계전기 ⑤ 충격압력계전기 ● 변압기의 효율이 떨어지는 경우 3가지?[경부역](93-8)) ① 경부하운전 ② 부하변도잉 심한 경우 ③ 역률저하 ● 옥외용 변전소내의 변압기 사고종류?(07-1) ① 절연유 열화 및 절연유 유출 ② 권선의 절연파괴로 인한 층간 또는 선간 단락사고 및 혼촉 사고 ③ 과부하에 의한 과전류 ④ 이상 전압 침투시 보호장치 오작동 ⑤ 동물 등의 침입에 의한 지락사고 ● 피뢰기 구비조건(=직렬갭+특성요소)[제충속상](04-8) ① 제한전압이 낮을 것 ② 충격 방전개시 전압이 낮을 것 ③ 속류차단능력이 클 것 ④ 상용주파 방전개시 전압이 높을 것 ⑤ 방전내량이 클것 ※정격전압[속차교최]: 속류를 차단할 수 있는 교류 최고전압 제한전압[피동단파]: 피뢰기 동작 시 단자전압의 파고치 ● 피뢰기 설치장소[가발배고] ① 가공전선과 지중전선과의 접속점 ② 발 변전소의 인입구 및 인 출구 ③ 배전용 변압기의 고압 측 및 특 고압 측 ④ 고압 및 특 고압으로부터 수전 받는 수용가의 인입구 ● 피뢰기 구매시 고려사항?[전공사정] ① 전압-전류특성 ② 공칭방전전류 ③ 사용장소 ④ 정격전압 ● 갭레스형 피뢰기의 주요특징[직속속](99-59) ① 직렬갭이 없음으로 소형화, 경량화 할 수 있다. ② 속류가 없어 빈번한 작동에도 잘 견딘다. ③ 속류에 따른 특성요소의 변화가 적다. ● 피뢰침 접지가 타 접지와 공용이 안 되는 이유?(00-54) 낙뢰에 의한 이상전압 침입시 피뢰기의 접지선을 통해 다른기기 및 기구에 침입하여 계통의 사고가 확대되는 것 을 방지한다. ● 코로나 현상(요점20P) 전선로나 애자부근에 임계전압 이상의 전압이 가해지면 공기 의 절연이 부분적으로 파괴되어 낮은 소리나 엷은 빛을 내면 서 방전되는 현상[전공낮] ㉠ 나쁜영향[코잡고오소] ① 코로나 손실로 인한 송전용량이 감소한다. - 5 - ② 잡음으로 인한 전파장해가 생긴다. ③ 고주파로 인한 통신선의 유도장해가 생긴다. ④ 오존으로 인해 전선이 부식한다. ⑤ 소호리액터의 소호능력을 저하시킨다 ㉡ 방지대책[전코임] : 전선주위의 전위경도를 낮춤으로써 코 로나 임계전압을 상승시켜 코로나 발생을 방지한다. ① 굵은 전선을 사용한다. ② 복(다)도체 방식을 채용한다.(즉 전선의 바깥지름을 크게 한다) ③ 가선금구를 개량한다. ● 복(다)도체 방식의 장단점(03-23) • 장점 [안전선] ① 안정도를 증대 시킬수 있다 ② 전선표면의 전위경도를 저감시켜서 코로나 개시전압이 높아지므로 코로나손실을 줄일 수 있다 ③ 선로의 인덕턴스는 감소되고, 정전용량은 증가하여 송전용 량이 증가 • 단점 [단풍정시] ① 단락 시 흡입력이 커지므로 충돌로 인한 전선의 표면이 손 상된다. ② 풍압하중이 크므로 전선의 진동이 크다. ③ 정전용량이 커지므로 페란티 현상이 생길 우려가 높다 ④ 시설비가 비싸다. ● 지중전선로를 채택하는 주요 이유[수도(가)보(이)뇌](요22P) (00-2) ① 수용밀도가 높은 지역에 공급하는 경우 ② 도시의 미관을 중요시 하는 경우 ③ 보안상의 제한 조건 등으로 가공 전선로를 시설할 수 없는 경우 ④ 뇌 ․ 풍수해 등에 의한 사고에 대한 높은 신뢰도가 요구 되 는 경우 ● MCC의 기기 구성 장치[기차역보] : 기동장치, 차단장치, 역률보상장치, 보호장치 ● 옥내저압배선 간선의 전선굵기를 결정하는 3요소 : 허용전류, 전압강하, 기계적강도 cf)) 허용전류의 종류 [단순(한)년] ① 단락 시 허용전류 ② 순시 허용전류, ③ 연속 사용 시 허용전류, ● 전력퓨즈(Power fuse)(00-17) : 6.6[KV]이상에 사용 가) 전력퓨즈의 역할 2가지[과부](94-7) ① 과전류는 차단하여 전로나 기기를 보호 ② 부하 전류를 안전하게 통전시킨다. 나) 전력퓨즈 장점 [한소보차](91-2)(94-7) ① 한류형퓨즈는 차단 시 무 소음, 무 방출이다. ② 소형, 경량이고 가격이 싸다 ③ 보수가 간단하다. ④ 차단 용량이 크고 고속 차단한다. 다) 전력 퓨즈의 단점 [과재차비](90-21)(94-18)(95)(97) ① 과도전류에 용단되기 쉽고 결상을 일으킬 염려가 있다. ② 재투입이 불가능하다.(가장 큰 단점) ③ 차단 시 과전압이 발생한다. ④ 비보호 영역이 있으며 사용 중 열화 하여 결상되기 쉽다. 라) 전력퓨즈 구입 시 고려해야 할 사항?[정전사정정최] ① 정격전압 ② 전류-시간 특성 ③ 사용장소 ④ 정격전류 ⑤ 정격(차단)용량 ⑥ 최소차단 전류 마) 전력퓨즈 선정 시 고려해야 할 특성[변과보충](93-18) ① 변압기 여자돌입전류에 동작하지 말것 ② 과부하 전류에 동작하지 말것 ③ 보호기와 협조를 가질것 ④ 충전기 및 전동기 기동전류에 동작하지 말것 바) 전력퓨즈의 성능(특성) 3가지[전단용] ① 전 차단 특성 ② 단시간 허용특성 ③ 용단 특성 ● 한류형 전력퓨즈의 특성[한차허용] ① 한류특성 : 단락 전류가 흐르게 될 때 그 단락 전류를 어 느 정도까지 적게 억제하는가를 나타낸 것부터 아크가 소멸 하기까지의 시간과 전류의 관계 ② 차단 특성 : 퓨즈에 과전류가 흐르기 시작 할 때부터 아크 가 소멸하기까지의 시간과 전류의 관계 ③ 허용특성 : 어느 시간 통전하여도 용단 특성에 변화를 일 으키지 않는 전류의 한계와 시간의 관계 ④ 용단 특성 : 과전류가 흐르기 시작할 때부터 강체가 용단 하여 아크가 발생하기까지의 시간과 전류의 관계 ● 고압용퓨즈의 용도 : 고장전류차단 cf) 고압용퓨즈+진공개폐기 → 전동기 주전원개폐 ● 자가용전기설비 중요검사(시험)[절계외접/절계전산](00-10) ① 절연저항시험 ② 계측장치 설치상태검사 ③ 외관검사 ④ 접지저항시험 ⑤ 절연내력시험 ⑥ 계전기동작시험 ⑦ 절연유 내압시험 및 산가측정 ● 단상유도전동기 기동방식 4가지(00-7) : 반발기동형, 반발유도형, 콘덴서기동형, 분상기동형, 세이딩코일형 ▶분상기동형 회전방향을 바꾸려면 : 기동권선의 접속을 반대로 한다. ● 전력계통의 리액터 종류[한탄-직고-병페-소아] ① 한류리액터 : 단락전류를 제한하여 차단기 용량을 줄인다. ② 직렬리액터 : 제5고조파를 제거하여 전압의 파형을 개선 ③ 병렬(분로)리액터 : 페란티 현상방지 ④ 소호리액터 : 아아크를 소멸하고 이상 전압발생 방지 - 6 - ● 교류용 적산 전력계(00-14)(05-13) ① 잠동 현상? 계기의 원판이 무부하 상태에서 회전하는 현상 ② 잠동현상을 을 막기 위한 유효한 방법은? ⓐ 원판에 작은 구멍을 뚫는다. ⓑ 원판에 작은 철편을 붙인다. ③ 적산전력계가 구비해야 할 특성[과부온기내] ⓐ 과부하 내량이 클 것 ⓑ 부하특성이 좋을 것 ⓒ 온도나 주파수 변화에 보상이 되도록 할 것 ⓓ 기계적 강도가 클 것 ⓔ 내부 손실이 적을 것 ● 저항측정방법이나 측정계기 [켈코휘메-나전가옥] ① 캘빈더블브리지법 : 굵은 나전선의 저항 ② 코올라시브리지법 : 전해액의 저항 ③ 휘트스톤브리지법 : 수천 옴의 가는 전선의 저항 ④ 메거법 : 옥내 전등선의 절연저항 ● 여자돌입전류에 대한 오동작방지법[비고감](98-29) ① 비대칭파저지법 ② 고조파억제법 ③ 감도저하법(답이다) ● 배전선전압을 조정하는 방법 [유승준](05-7) ① 유도전압 조정기 사용 ② 승압기설치 ③ 주상변압기 탭조정 ● 전력계통의 단락용량의 경감대책[고모직고한계](05-27) ① 고 임피던스계를 채택 한다 ② 모선계통을 분리 운용 한다 ③ 직류연계 ④ 고장전류제한기 사용 ⑤ 한류리액터를 설치 한다 ⑥ 계통전압의 격상 ● 고조파 전류 발생 주 원인과 그 대책? (01-19)(07-1) [주원인] ① 각종변환장치에 의한 경우(인버터, 컨버터, 무정전 전원 장치, 정류기 등 각종 사이리스터 응용기기) ② 변압기 포화특성의 여자 돌입전류에 의한 경우 ③ 회전기기에 의한 경우 [억제대책][교변기계](01-19) ① 교류 필터설치 ② 변환기의 다펄스화 ③ 기기의 고조파 내량증가 ④ 계통 분리 ● 부하의 역률 개선(01-32) 가. 부하나 변압기에 전력용 콘덴서를 병렬로 접속하면 진상 전류가 공급되어 지상전류를 작게 하여 역률을 개선한다 나. 부하설비의 역률이 저하하는 경우 수용가가 볼 수 있는 손해?[전4](92-3) ① 전압강하가 크다 ② 전력손실이 증가 ③ 전기요금이 증가 ④ 전기설비용량이 증가한다. ● 역률 과보상시 나타나는 현상(03-26)[역계단] ① 역률의 저하 및 손실의 증가 ② 계기 및 계전기에 충격을 주어 오동작 ③ 단자전압 상승 ● 무접점릴레이와 비교한 전자릴레이의 장단점?(95-15) • 장점[개과 온전(할)가] ① 개폐 부하용량이 크다. ② 과부하 내량이 크다. ③ 온도 특성이 양호하다. ④ 전기적 노이즈에 강하다. ⑤ 가격이 싸다. • 단점[소동 접(하면) 기소] ① 소비전력이 크다. ② 동작 속도가 늦다 ③ 접점이 소모되어 수명이 짧다. ④ 기계적 충격, 진동에 약하다. ⑤ 소형화에 한계가 있다. ● 전력계통의 절연협조?(99-56)(03-15) • 설명 : 보호기와 피 보호기의 상호 절연의 협조 관계 • 기준충격절연강도 비교 [선결변피] ① 선로애자(920kv) ② 결합콘덴서 (900kv) ③ 기기부싱(825kv) ④ 변압기(750kv) ⑤ 피뢰기(625kv) ● 비접지 3상 3선식 배전 방식에 대한 3상 4선식 다중접지 배 전 방식의 장단점? • 장점[이변고지] ① 이중 고장이 일어날 가능성이 적다. ② 변압기 절연을 단절연 할 수 있으므로 가격이 저렴하다. ③ 고저압 혼촉 사고 시 이상전압이 적다. ④ 지락사고시 건전상의 이상전압이 발생하지 않는다. • 단점[4지(에)고통안차] ① 지락전류가 분류되므로 지락전류 검출이 어려워져 고감도 지락계전기가 필요하다. ② 지락전류가 커져서 통신선에 유도장해를 주게 한다. ③ 지락전류가 커서 안정도가 감소된다. ④ 지락전류가 단락전류보다 커지는 경우가 있으므로 차단기 용량이 증대된다. ● 중성점 직접접지계통에 인접한 통신선의 전자유도장해 경감 에 관한 대책? (요19P)(97-5)(99-32) 가. 근본 대책[전기선통] ① 전자유도 전압의 감소 ② 기 유도전류의 감소 ③ 선로병행 길이 감소 ④ 통신선과 전력 선간의 상호인덕턴스 감소 나. 전력선측 대책(5가지)[전-송중고차지] ① 송전선로를 가능한 한 통신 선로로부터 멀리 떨어져 건설 한다. - 7 - ② 중성점을 저항 접지할 경우에는 저항값을 가능한 한 큰 값 으로 한다. ③ 고속도 지락 보호 계전방식을 채용한다. ④ 차폐선을 설치한다. ⑤ 지중전선로 방식을 채용한다. 다. 통신선측 대책(5가지)[절 배전 연통] ① 절연변압기를 설치하여 구간을 분할한다. ② 배류코일을 설치한다. ③ 전력선과 교차 시 수직교차 한다. ④ 연피케이블을 사용한다. ⑤ 통신선에 성능이 우수한 피뢰기를 설치한다. ● Y-△기동은(96-47)(04-38)(06-34) ① 기동전압을 1/√3 배 감소, 기동전류가 1/3배 감소시켜 기동특성을 개선한 기동법 ② Y결선으로 기동한 후 타이머 설정시간이 지나면 △결선으 로 운전한다. 이때 Y와 △는 동시투입이 되어서는 안된다. ● 기동보상기 기동 제어 기동방법[기단-기억-기전](03-19) 기동전동기에 대한 인가전압을 단권변압기로 감압하여 공급 함으로써 기동전류를 억제하고 기동 완료 후 전 전압을 가 하는 방식 ● 리액터 기동방식에 대한 설명 전동기의 전원 측에 직렬로 리액터를 접속하여 리액터의 전압강하에 의해 전동기에 걸리는 전압을 감압시켜 기동 하는 방식 ● UPS [직-평-교정](02-21)(05-15) : UPS는 축전지, 정류장치와 역변환장치로 구성되어 있으며 선로의 정전이나 입력전원에 이상이 발생하였을 경우에도 정상적으로 전력을 부하 측에 공급하는 설비를 말한다. ① 절체스위치: 상용전원 정전 시 인버터 회로로 절체 되어 부하에 무 정전으로 전력을 공급하기 위한 장치 ② Bypass Transformer를 설치하는 이유 ⑴ 회로의 절연 ⑵ 교류입력의 전압과 부하의 정격전압이 다를 경우 전압 의 크기를 같게 하기 위하여 사용 ● 접지저항의 측정방법[어-콜](05-17) ① 어스테스트에 의한 접지저항 측정법 ② 콜라우시브리지에 의한 3극접지저항 측정법 ● 중성점 접지 저항기 기능(역할) (01-8)(93-19) 지락사고 시 지락전류 억제 및 건전 상 전위상승 억제 ● 기기정격 (22.9[KV]) (01-24)(05-11) • 자동고장구분개폐기 : 25.8[KV], 200[A] • 피뢰기 : 18[KV], 2500[A] • COS : 25[KV], 100[AF], 8[A] ● 심야전력용기기(01-43)(06-6) • 타전배전인 : 타임스위치, 전력량계, 배선용차단기 (인입구장치), 전력량계, 인입구장치 • 금케합가 : 금속관공사, 케이블공사, 합성수지관공사, 가요전선관공사 • I=I1+I0×중첩율 (I1 -심야전력부하의 부하전류 I0 -일반부하전류) ● 고속전철에 사용되는 전류 • 전압형 인버터 비교(04-38) ● 아날로그형에 비해 디지털계전기 장점?[동장진고고](97-1) ① 동작속도가 빠르다 ② 장치의 소형화가 가능하다. ③ 진동, 충격에 대한 불량 동작의 우려가 없다 ④ 고빈도 사용에 견디며 수명이 길다 ⑤ 고정밀도로서 동작시간, 감도에 분산이 적다 ● 전기재해 3가지?[정전낙] (93-21<16점>) ① 정전기 재해[정설감] • 정전기 화재(불꽃방전에 의한 화재) • 설비기능저하(정전기에 의한 흡입작용으로 생산장해) • 감전(전격에 의한 불쾌감, 감전에 의한 2차장해)재해 ② 전기재해[전전아감] • 전기화재 • 전기 설비의 손괴및 기능 일시 정지 • 아크의 복사열 등에 의한 화상 • 감전(전력에 의한 실신, 전류 발열작용에 의한 체온상승으 로 인한 사망) ③ 낙뢰재해[낙물감] • 낙뢰화재 • 물체손괴(낙뢰에 의한 전기설비 및 물체손괴) • 감전(뇌전류에 의한 실신사망) ● 단락전류를 계산하는 것은 어떤 요소에 적용하고자 하는 것 인가?[기차보](06-2) ① 기기에 가해지는 전자력의 추정 ② 차단기의 차단용량결정 ③ 보호계전기의 정정 ● 선로에서 발생하는 고조파가 전기설비에 미치는 장래? [3보전통] ① 3상 4선식 회로의 중성선 과열 ② 보호계전기의 오• 부동작 ③ 전력용 기기의 과열및 소손 ④ 통신선의 유도장해 ● 공급전원에는 아무 이상이 없는데도 농형3상유도전동기가 전혀 기동되지 않고 있을 때 그 원인? [큰공3기회결고] (97-23) ① 큰 전압 강하로 인한 기동토크의 부족 ② 공극의 불균등 ③ 3선중 1선이 단선된 경우 ④ 기동기의 고장 ⑤ 회전자 도체의 접속불량 ⑥ 결선의 오 접속 결선 ⑦ 고정자 권선 내부의 오 접속, 코일의 단선 및 소손 구분 전류형인버터 전압형인버터 회로상 특징 ①DC LINK양단에 평 활용 콘덴서대신에 리액터사용 ②인버터부에 SCR사용 ①출력의 맥동을 줄이기 위해 LC필터사용 ②컨버터부에 3상다이오드 모듈사용 전압 정현파 구형파 전류 PWM구형파 정현파(전동기부하인 경우) - 8 - ● 변전설비 기본 계획 시 고려사항?(96-19)[신안경주보조] ① 신뢰성 ② 안전성 ③ 경제정 ④ 주변환경고려 ⑤ 보수점검유지 ⑥ 조작 및 취급 ● 차단기의 정격 단시간 전류?(92-3) 정격단시간 전류는 그 전류값을 규정된 회로조건하에서 규정 된 시간 동안 차단기에 흘려도 차단기에 이상이 생기지 않는 전류를 말한다. ● 차단기 등급 구분 OCB MBB VCB ABB GCB 66KV급 ○ ○ ○ (최근용) × (수용가용이 아님) × 22.9KV급 ○ × (고압전용) ○ △ ○ 콘덴서가 있을 경우 × ○ ○ × ○ ● 각종 개폐기의 기능비교표[단전개차 촉개] 정상시 사고시 무부하시 부하시 과부하시 단락 단로기(DS) ○ 전력퓨즈(PF) ○ ○ 개폐기(KS) ○ ○ 차단기(CB) ○ ○ ○ ○ 전자접촉기(MC) ○ ○ 전자개폐기 (MC+THR) ○ ○ ○ cf) 전자접촉기는 정상시만 가동(사고와 무관) cf) 한시→과부하시 단락→순시 cf) 수리점검 시 차단기는 부하전류를 차단하고 단로기는 무부하 전류를 차단한다. ● SF6[무소절절] ① 무색, 무취, 무해이며 독성이 없다 ② 소호능력이 뛰어나다(공기의 약2-3배) ③ 절연내력이 뛰어나다(공기의 약 100비) ④ 절연성능이 우수한 불활성 기체 ● 가스절연개페기(GSI)의 장점3가지?[절소절](06-33) ① 절연 성능과 안전성이 우수한 불활성 기체이다 ② 소호능력이 뛰어나다(공기의 약 10배) ③ 절연내력은 공기의 2~3배 정도이다 ● 2중모선 : 모선점검 시에도 부하의 운전을 무 정전 상태로 할 수 있어 전원공급의 신뢰도가 높다. ● 선전류(=부하전류) ⇒전력은 선전류 구한다. 상전류 ⇒기기는 무조건 상전류 구한다. ● 1선지락사고 시 건전상의 대지 전위의 변화(00-1/2) 평상시 건전상의 대지전위는 110/√3[V]이나 1선지락 사고시 에는 전위가 √3배 증가하여 110[V]가 된다. ● 타이머 내부(00-26)(07-12) 한시동작 순시복귀 a, b 접점으로 타이머가 여자된 후 설정시 간 후에 동작하며 무 여자 되면 즉시 복귀된다. ● 과전류계전기 동작시험 [한특/최전] -한시동작특성시험/최소동작전류시험 ● 유입변압기 흡습제 : 실리카겔(청백색) ● 큐비클 : PF-S 형, PF-CB형 ● 서지흡수기(03-14) : 옥내피뢰기 ● 과전류 계전기 전류 탭 IT ?(95-16) IT =부하전류×1/변류비×설정값 ● 우선내(雨線內)란?(93-10) 우선내(雨線內)라 함은 옥측의 처마 또는 이와 유사한 것의 선단에서 연직선에 대하여 45° 각도로 그은 선내의 옥측 부 분으로서 통상의 경우 비를 맞지 아니하는 부분을 말한다. ● 조명용어의 정의 및 단위 ① 광속 : 빛의 양 F[lm] ② 광도 : 광원의 밝기(빛의 세기) I[cd] ③ 조도 : 피조면의 밝기 E[lx] ④ 휘도 : 눈부심 정도(표면의 밝기) B[sb][nt] ⑤ 광속발산도 : 물체표면의 밝기 R[rlx] ● 전선이나 케이블 약호 명칭 • OW 옥외용 비닐절연전선 • RB 600[V] 고무절연전선 • HIV 내열용 비닐절연전선 • DV 인입용 비닐절연전선 • VV 비닐절연 비닐외장 케이블 • VVF 비닐절연 비닐외장 평형 케이블 • CV 가교폴리에틸렌절연 비닐외장 케이블 • CVV 제어용 비닐절연 비닐외장 케이블(05-31) ☞ 주의할 것 ․ E -접지극 붙이 ․ ET-접지단자 붙이 ․ EL-누전차단기 붙이 ․ T -걸림형 ․ LK-빠짐방지형 ● HID램프(고휘도 방전램프)종류 (95-32) ① 고압수은등 ② 초고압수은등, ③ 고압나트륨 등 ④ 고압크세논방전등 ⑤ 메탈 할라이드등 ● 도로조명 설계 시 고려사항[조조휘노주](03-28)(05-2) ※ 도로조명의 목적 : 도로조명은 야간 도로이용자의 시환경 을 개선하여 안전하고 원활, 쾌적한 도로교통을 확보하는 것을 목적으로 한다. ① 조명기구의 눈부심이 적을 것 - 9 - ② 조명의 광색, 연색성이 적절할 것 ※ 연색성 - 빛에 분광특성이 색에 보임에 미치는 효과 ③ 휘도차이에 따른 조도균제도(최대, 최소)확보 ※ 균제도는 1/3이 적당하고 국부조명은 1/10 적용 ④ 노면전체에 가능한 한 높은 평균휘도로 조명할 수 있을것 ⑤ 주간에 도로의 풍경을 손상하지 않는 디자인으로 할것 ※ 조명기구의 특성[휘기배] : 휘도특성, 기구효율특성, 배광특성 ● 조명설비에서 전력 절약방안[전등고등슬적고고재창] (91-12)(98-48) ① 전반조명과 국부조명의 적절한 병용(TAL조명) ② 등기구의 격등제어 및 회로구성 ③ 고효율 등기구 채용 ④ 등기구의 보수 및 유지관리 ⑤ 슬림라인 형광등 및 전구식 형광등 채용 ⑥ 적절한 조광제어실시 ⑦ 고조도 저휘도 반사갓 채용 ⑧ 고역율 등기구채용 ⑨ 재실감지기 및 카드키채용 ⑩ 창측 조명기구 개별점등 ● 열음극 형광등과 비교한 슬림라인 형광등의 장점과 단점 • 장점 [필순점전관)(04-9) ① 필라멘트를 예열할 필요가 없어 점등관등 기동장치가 필요 없다. ② 순시기동으로 점등에 시간이 걸리지 않는다. ③ 점등불량으로 인한 고장이 없다. ④ 전압변동에 의한 수명단축이 없다. ⑤ 관이 길어 양광주가 길고 효율이 좋다. ▶양광주란 : 플나즈마 상태의 발광부 • 단점 [점전전] ① 점등장치가 비싸다. ② 전압이 높아 위험하다. ③ 전압이 높아 기동 시에는 음극이 손상되기 쉽다. ● 플리커 현상이 생기는 경우[인조](91-12) ① 인가되는 전압 및 전류의 파형이 사인파가 아닌 경우 ② 조광상태에서 필라멘트의 온도가 내려가는 경우 ● 플리커 현상을 경감시키기 위한 전원측과 수용가측 대책 • 전원측 [저공전] : ① 저압뱅킹방식 적용 ② 공급선의 굵기를 굵게 한다. ③ 전용설비에서 공급 • 수용가측 [전부직] : ① 전동기의 시동전류제한 ② 부스터 설치 ③ 직렬콘덴서 설치 ● 조명설비의 깜박임 현상을 줄일 수 있는 방법(05-32) ① 백열등 : 직류를 사용하여 점등한다. ② 3상전원 : 3상 접속을 바꾸어준다. ③ 전구가 2개씩인 방전등 [쵸-지, 콘-진] : 하나는 (쵸크형 안정기)에 접속하여 지상역률로 하고 또 하나는 (콘덴서형 안정기)에 접속 하여 진상역률로 한다. ● 조명계측기의 4가지[조광휘광] 조도계, 광속계, 휘도계, 광도계 ● 조명설비 조도가 시설 당시보다 떨어지는 이유?[반기기] ① 반사율, 투과율의 저하 ② 기구의 오염에 따른 빛의 흡수 ③ 기구의 광속 및 효율감소 ● 적외선 전구에 대해서? (93-2) • 사용용도 : 적외선에 의한 가열 및 건조(표면가열) • 주로 250[W]크기로 사용한다. • 효율은 75[%]정도이며 • 필라멘트의 온도는 2500[°K]정도 이고 • 빛의 파장은 1~3[μm]이다 ● 건축화조명 ① 다운라이터-천장에 구멍을 뚫어 전구를 안착시킨 후 빛을 아래로 투사시키는 방식 ② 루버라이터-부하 조명기구를 사용해서 빛을 부드럽게 하는 조명방식 ③ 코퍼라이터-여러 형태의 조명기구를 이용해서 단조로움을 피하는 조명방식 ④ 밸런스조명-벽면을 밝은 광원으로 조명하는 방식 ● 플로어덕트(91-10)(98-41) 플로어 덕트는 통신선로 혹은 전력선로용 전선(or 케이블)을 바닥에 배선하는 경우 바닥에 포설되는 관로로서 600[mm]간 격마다 인출구(혹은 인서트)를 갖는 강판제의 덕트이고, 중대 규모의 사무실, 백화점, 실험실등에서 통신선 혹은 전력선의 배선용
